Описание

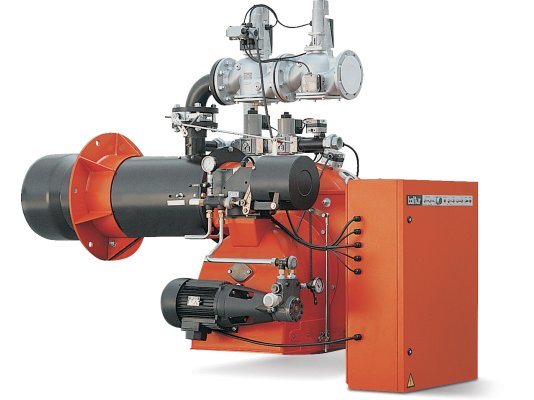

Газомазутная горелка Baltur GI MIST 350 DSPNM-D, арт: 6705050 подходит для оснащения любого теплоснабжающего оборудования: котельных, промышленных печей, водогрейных установок. За счет комбинированной системы сжигания (газ/ мазут) исключает перебои в отоплении или технологическом процессе при неполадках в подаче основного вида топлива. Подходит для камер сгорания любой конфигурации.

Виды топлива и режим работы

Комбинированные горелки Baltur GI MIST DSPNM-D работают на двух прогрессивных ступенях мощности. Сжигают природный газ и мазут вязкостью до 7 °E (при t +50 °С). При монтаже регулятора мощности RWF40 и соответствующего датчика функционируют в режиме плавной модуляции мощности, которая изменяется в диапазоне 10-100% исходя из потребностей в тепле.

Основные параметры:

• диапазон регулирования мощности: 1581-4743 к Вт;
• расход топлива: 160-478 м^3/ч (метан), 142-425 кг/ч (мазут);
• рабочее напряжение: 3 фазы, 380 В, 50 Гц;
• потребляемая электрическая мощность: 50000 Вт;
• микропроцессор для точного управления и контроля функциями;
• контроль герметичности клапанов по стандарту EN676;
• совместимость с любыми камерами сгорания;
• защита от рассеивания тепла из системы при остановке горелки;
• достижение наилучшего теплового эффекта и чистоты сгорания топлива при регулировке подачи воздуха на горение;
• конструкция из алюминия и нержавеющей стали;
• возможность установки автоматического переключения вида топлива;
• подогрев топлива для равномерного распыления и полного сгорания;
• пыле-, влагозащита электрических контактов класса IP 40;
• доступность обслуживаемых узлов;
• контроль наличия пламени с помощью ультрафиолетового датчика.

Меры безопасности

Для безопасной эксплуатации газомазутная горелка оснащена блоком автоматики, запорной арматурой и устройством контроля утечек. При нарушении герметичности клапанов работа горелки мгновенно блокируется, что гарантирует безопасную эксплуатацию.

Конструктивные особенности

В состав газомазутной горелки входят системы и узлы;

• 2 электрических 3-фазных двигателя для привода вентилятора и насоса;
• топочный автомат для управления и контроля функций, стандарт EN298;
• центробежный вентилятор для нагнетания воздуха в топку под давлением;
• электроподогреватель с противогазовым клапаном, фильтром, термометром, термостатом, устройством безопасности;
• регулируемая воздуходувная труба со смесителем из нержавеющей стали, стальным диском пламени;
• шестеренчатый самовсасывающий насос с регулятором давления;
• форсунка с игольчатым клапаном, управляемым электромагнитом;
• трансформатор для выработки высокого напряжения (8 кВ для газа, 14 Кв для мазута) и поджига топлива;
• электрический сервопривод, управляющий открытием воздушной заслонки при регулировании расхода воздуха;
• реле давления для контроля достаточности воздушного потока;
• газовая рампа с э/м клапанами и всеми принадлежностями;
• панель управления с выключателями, индикаторами работы/ блокировки;
• подвижный фланец для крепления горелки на теплогенератор любой конструкции;
• УФ-датчик контроля пламени.

Стандартные принадлежности: фланец, 2 хомута, фильтр, 2 гибких топливных трубки, крепеж. Форсунку необходимо приобретать отдельно.

Достоинства:

• 2-топливная система сжигания (метан/ мазут);
• модуляционное регулирование мощности (при дооснащении);
• широкий диапазон регулирования;
• автоматизированная работа, безопасная эксплуатация;
• эффективная система принудительного наддува;
• стабильное пламя в топках любого типа;
• подвижный фланец, адаптация под конструкцию котла;
• защита от оттока тепла из системы во время бездействия горелки;
• доступность компонентов, требующих регулярного обслуживания.

По запросу на комбинированную горелку устанавливается автоматический переключатель вида топлива.
