Описание

Мультитопливная моноблочная горелка для сжигания газа и мазута в промышленных котлах. Работает в прогрессивном режиме, а при наличии PID-регулятора – в режиме модуляции. Благодаря автоматизированному управлению и новой системе пропорционального регулирования обеспечивает высокий КПД при сжигании топлива.

Виды топлива

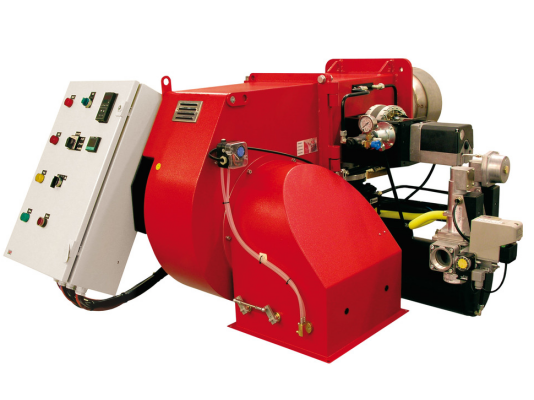

Газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TL VGD 40.100, арт: 3143786-3141869 работает на природном, сжиженном газе, жидком топливе вязкостью до 50°E при t +50°C. Для более вязких видов мазута возможно оснащение дополнительным нагревательным устройством. Переключение на резервное топливо осуществляется вручную (в базовой сборке) или автоматически (при установке специального переключателя).

Класс экологичности

При работе на газе объем вредных выбросов соответствует 2 классу по стандарту EN676 (120 мг/к Втч), при потреблении мазута – первому классу по нормам EN267 (250 мг/к Втч).

Регулирование мощности

Горелка работает в плавно-двухступенчатом режиме (механическое регулирование). При оснащении PID-регулятором доступен модуляционный режим. Уровни давления для малой и большой нагрузки устанавливаются в диапазоне 1500-5800 к Вт. Благодаря плавному переключению между ступенями не происходит резких перепадов давления в подающей трубе и камере сгорания.

Подробнее о горелке

• В компактном моноблоке совмещены две системы сжигания. Корпус изготовлен из стали, защищен звукоизолирующим кожухом. Предусмотрен шумоглушитель для уменьшения звукового давления и шарнирный фланец, предоставляющий быстрый доступ к деталям, требующим регулярного обслуживания.
• Горелка комплектуется длинной пламенной головой, высоконапорным вентилятором, оборудованием для работы с жидким топливом. По запросу может оснащаться станцией подогрева, топливным баком и насосной группой в разных конфигурациях на отдельной раме.
• Регулируемая голова сгорания позволяет точно позиционировать горелку в теплогенераторах разных конструкций. Для защиты от засорения форсунки после нагревателя топлива установлен фильтр с функцией самоочистки.
• Вязкое топливо подается на распыление предварительно подогретым, в разжиженном состоянии. Электронный терморегулятор, встроенный в пульт управления, поддерживает необходимую температуру мазута для поддержания оптимальной текучести и качественного распыления.
• Для повышения безопасности эксплуатации в голове сгорания моделей от 700.1 предусмотрен специальный контур циркуляции топлива и электромагнитный клапан в форсуночном узле. Предохранительное устройство срабатывает при остановке горелки и работе на газе, герметично перекрывая поток топлива.
• В комплектацию модели входит мультиблок VGD 40.100, состоящий из двойного электромагнитного клапана класса «А». Газовая рампа легко монтируется на корпус горелки с помощью фланца.
• Горелка работает автоматически. Топочный автомат отвечает за слаженное взаимодействие всех систем и компонентов, анализ полученных данных, контроль герметичности, давления топлива и воздуха, интенсивности сигнала пламени. Инициирует защитное отключение при сбоях и неполадках.
• Минимизированы потери тепла во время паузы или отключения горелки. Воздушная заслонка переводится сервоприводом в закрытое положение, не пропуская холодный воздух в систему.

Условия эксплуатации

Комбинированная горелка Ecoflam MULTIFLAM не подготовлена к уличной эксплуатации. Место размещения – закрытые помещения без конденсации, больших скоплений пыли и высокой влажности. Диапазон температур: -10…+60 °C.

Преимущества

• Совмещение в моноблочном корпусе двух систем сжигания (газ/ мазут). Существенная экономия ресурсов на монтаж и содержание резервной установки.
• Автоматическое срабатывание при установке переключающего модуля.
• Широкий диапазон регулирования мощности. Модуляция пламени при наличии PID-регулятора.
• Эффективная система наддува. Легкое преодоление высокого противодавления топки.
• Полная автоматизация функций. Точное регулирование за счет согласованной работы блока управления с широким перечнем устройств (датчики, реле, приводы и т.д.).

Применение

Газомазутные горелки Ecoflam встраиваются в паровые, отопительные, водогрейные котлы и генераторы, соответствующие стандартам EN303, EN676, EN267. Широкий выбор моделей линейки MULTIFLAM позволяет купить газомазутные горелки для решения большинства задач промышленного теплоснабжения. Дополнительную информацию о характеристиках и особенностях итальянских горелок вы можете получить у наших специалистов.
