Описание

Эффективная прогрессивная горелка, разработанная для промышленного применения. Совмещает в моноблочной конструкции две системы сжигания (газ/ мазут). Работает автоматически, под управлением электронного менеджера горения. Характеризуется устойчивым горением в топках всех типов, адаптивностью под конструктивные особенности котла, компактностью, широким диапазоном регулирования, повышенным уровнем пылевлагозащиты. Поставляется с длинной головой сгорания и газовым мультиблоком.

Комбинированная голова сгорания

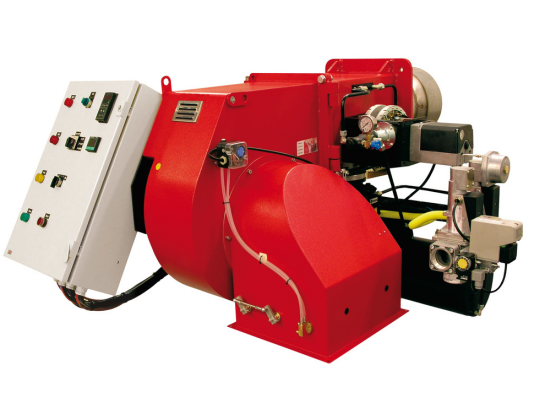

Газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TL VGD 40.125, арт: 3143786-3142666 оснащена регулируемой огневой головой, что упрощает позиционирование в камере сгорания любой конфигурации.

В пламенной голове моделей от 700.1 предусмотрен специальный контур циркуляции топлива. Предохранительное устройство смонтировано в форсуночном блоке. При остановке горелки или при потреблении газа, запорный э/м клапан перекрывает поток топлива, исключая утечки.

Виды топлива: природный, сжиженный газ, мазутное топливо вязкостью до 50°E при t +50°C. Для минимизации нагрузки на рабочие узлы при работе на более тяжелых видах мазута доступен монтаж дополнительного устройства подогрева, поддерживающего необходимую температуру и текучесть топлива.

В заводском исполнении переключение на резервное топливо осуществляется в ручном режиме. Автоматизировать этот процесс можно, установив специальный модуль.

Регулирование мощности

Газомазутная горелка PR работает в плавно-двухступенчатом режиме (механическое плавное регулирование). Уровни малого и большого горения устанавливаются в диапазоне 1500-5800 к Вт. Благодаря постепенному изменению режима нагрузки отсутствуют скачки давления в магистрали подачи и топочной камере. Модуляционное регулирование доступно при наличии PID-регулятора.

Подробнее о горелке

• Газомазутная горелка Ecoflam MULTIFLAM оснащена стальным корпусом с эргономичным кожухом. Собрана в едином блоке. Для снижения звукового давления комплектуется шумоглушителем. Комплектация включает все необходимые системы и оборудование для работы с газом и мазутом. По запросу горелки MULTIFLAM могут поставляться в 2-блочном исполнении.
• Электронный терморегулятор, смонтированный на панели управления, поддерживает температуру мазута на заданном уровне для достижения оптимальной вязкости. Для защиты от засорения форсунки за устройством подогрева размещен топливный фильтр с функцией самоочистки.
• При необходимости, возможно дооснащение нагревательными элементами, поддерживающими достаточную температуру топлива при активации режима ожидания.
• Высоконапорный вентилятор нагнетает воздух под давлением, поддерживает ровное горение в камерах сгорания всех типов, с низким и высоким сопротивлением.
• Управляет всеми функциями мультитопливной горелки менеджер горения. Электронное устройство взаимодействует с подключенными датчиками, реле, приводами, клапанами, поддерживает их взаимосвязь. Анализирует полученные данные, останавливает горелку при недопустимом снижении интенсивности пламени и неисправностях.
• В комплект поставки входит мультиблок VGD 40.125. Герметичное запирание потока газа обеспечивает двойной газовый клапан класса «А».
• Автоматизирован процесс закрытия воздушной заслонки при отключении горелки. Холодный воздух не проходит внутрь системы, что предотвращает преждевременное охлаждение теплогенератора.
• Новая система пропорционального регулирования расхода топлива и воздуха способствует поддержанию параметров горения на заданном уровне, оптимизации процессов горения.
• Шарнирный фланец упрощает доступ к основным узлам и компонентам, требующим регулярного осмотра и обслуживания.
• Горелки серии MULTIFLAM имеют усиленную защиту электрических контактов от пыли и влаги (класс IP55) для стабильной работы в промышленных котельных.

Выбросы оксидов азота

Горелка соответствует 2 классу экологичности по EN676 при сжигании газа (объем выбросов NOx 120 мг/к Втч), 1 классу по EN267 ( 250 мг/к Втч) при потреблении мазута.

Применение

Комбинированные горелки Ecoflam MULTIFLAM востребованы в промышленных теплоснабжающих установках, системах обогрева помещений, теплотехническом оборудовании. Входят в состав котлов и теплогенераторов, соответствующих стандартам EN303, EN676, EN267.

Преимущества

• Две системы сжигания (газ/мазут), скомпонованные в небольшом моноблоке.
• Значительная экономия средств на монтаж, содержание и техобслуживание дополнительной установки, работающей на резервном топливе.
• Регулирование тепловой мощности в широком диапазоне.
• Автоматизация процесса переключения с одного на другой вид топлива при дооснащении.
• Легкое преодоление противодавления камеры сгорания.
• Автоматизация функций управления и контроля.
• Возможность установки дополнительного устройства подогрева.

Большой выбор моделей в линейке MULTIFLAM позволяет купить газомазутную горелку для решения большинства задач промышленного теплоснабжения. По запросу доступно индивидуальное исполнение.
