Описание

Комбинированная моноблочная горелка, сжигающая разные виды топлива. Поставляется с газовой рампой и короткой пламенной головой. Модификация с плавно-двухступенчатым механическим регулированием мощности в диапазоне от 2000 до 8500 к Вт. Может оснащаться PID-регулятором с цифровым дисплеем для отображения фактических параметров горения. Благодаря регулируемой голове, высоконапорной вентиляции и шарнирному фланцу подходит для широкого спектра промышленных котлов и теплогенераторов.

Виды топлива

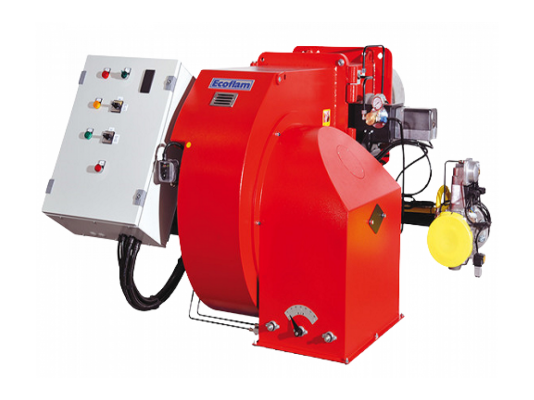

Газомазутная горелка Ecoflam MULTIFLAM 800.1 PR TC VGD 40.065 поочередно сжигает газ (природный/ сжиженный) и мазут вязкостью до 50°E при t +50°C. Переключение с основного на резервное топливо осуществляется вручную, а при оснащении специальным модулем – автоматически, по команде таймера или давлению газа.

Особенности горелки

• Газомазутная горелка Ecoflam MULTIFLAM представляет собой малогабаритный моноблок, в котором размещены все узлы и системы. По запросу может поставляться двухблочный вариант горелки.
• Корпус изготовлен из стали, защищен эргономичным звукоизолирующим кожухом. Для достижения комфортного уровня шума используется шумоглушитель. Основные узлы и элементы настройки легкодоступны. Горелка оснащена шарнирным фланцем для быстрого доступа к обслуживаемым компонентам.
• Регулируемая голова сгорания облегчает адаптацию горелки под особенности топочной камеры.
• Предусмотрены дополнительные меры безопасности, исключающие утечки топлива. Так, реализован контур циркуляции мазута в огневой голове и установлен предохранительный клапан с электромагнитом в форсуночном блоке. Запорное устройство блокирует подачу топлива на распыление при переходе на газ или отключении горелки.
• Для исключения засорения форсунки грубыми частицами и примесями после устройства подогрева мазута размещен самоочищающийся фильтр. Таким образом, поддерживается равномерное распыление на протяжении всего срока службы форсунки.
• В комплект поставки этой модели входит газовая рампа с мультиблоком VGD 40.065. Двойной электромагнитный клапан класса «А» герметично отсекает поток, исключает риск утечек. Газовая рампа легко присоединяется к корпусу горелки.
• Система подачи воздуха состоит из высоконапорного вентилятора, воздушной заслонки, сервопривода, реле давления. Вентилятор приводится в действие мощным двигателем 18,5 к Вт. Воздух подается под давлением, что позволяет легко преодолевать сопротивление дымовых газов до 24 мбар.
• В комплектацию включены все узлы для работы с мазутом. Станция предварительного подогрева, топливный бак и насосная группа могут поставляться в различных конфигурациях на отдельной раме (по запросу).
• Отключение горелки выполняется из режима частичной нагрузки, за счет чего исключены броски давления в трубопроводе. Воздушная заслонка автоматически перекрывает воздушный канал, препятствуя поступлению холодного воздуха в систему и быстрое остывание котла.
• Использование новой системы пропорционального регулирования расхода воздуха и топлива способствует достижению оптимальных параметров горения и максимального теплового эффекта.
• Электрические элементы защищены по стандарту IP55 (защита от частиц пыли размером от 1 мм / от струй воды средней мощности).

Управление комбинированной горелкой

Органом управления является топочный автомат. Устройство разработано на базе микропроцессора, обеспечивает эффективную и безопасную эксплуатацию горелки и автоматизированный режим работы. Взаимодействует с датчиками пламени, температуры и давления, реле давления, газовыми и топливными э/м клапанами, приводами и другими устройствами. Анализирует полученные данные, принимает решение о блокировке при неполадках.

Преимущества:

• комбинация двух систем сжигания газ/ мазут;
• автоматизированное управление функциями;
• широкий диапазон регулирования;
• устойчивое горение пламени независимо от типа топки;
• оснащение газовой рампой с двойным э/м клапаном;
• защита от утечек топлива в виде отсечного клапана в блоке форсунки;
• регулируемая огневая голова для максимальной сочетаемости с котлом;
• сохранение тепла в системе во время остановки горелки;
• шарнирный фланец, быстрый доступ к рабочим узлам;
• моноблочный компактный дизайн, минимальные затраты на монтаж.

У нас можно купить газомазутные горелки для большинства задач промышленного теплоснабжения. В линейке Ecoflam MULTIFLAM доступны модели разной мощности, комплектации, типа регулирования (2-ступенчатое, прогрессивное, электронномодулируемое). Обращайтесь, проконсультируем.
