Описание

Моноблочная комбинированная горелка с мультитопливной головой и газовой рампой. Спроектирована с учетом промышленного высокоинтенсивного применения и достижения высокого КПД от сжигания топлива. Работает на газе и мазуте, непрерывно вырабатывая тепло при переключении на резервное топливо в случае перебоев в подаче основного. Оснащена высоконапорным вентилятором, за счет чего достигается высокая стабильность пламени в топках с низким и высоким сопротивлением.

Особенности горелки:

• сжигаемое топливо: природный, сжиженный газ, мазут вязкостью до 50°E при t +50°C;
• короткая пламенная голова 470 мм;
• прогрессивное регулирование мощности в диапазоне 2000-8500 к Вт;
• модуляционный режим при установке PID-регулятора;
• 2 класс эмиссии NОx ( 120 мг/к Втч) по EN 676 при сжигании газа;
• 1 класс по EN 267 при потреблении мазута ( 250 мг/к Втч);
• стабильное горение в топках с сопротивлением от 0 до 24 мбар;
• защита электрических компонентов от пыли/ влаги по нормам IP55.

Применение

Комбинированные горелки Ecoflam MULTIFLAM служат для подогрева воды, пара, воздуха в различных промышленных установках, системах ЖКХ, теплотехническом оборудовании. Подходят для котлов и теплогенераторов с СЕ сертификатом.

Конструкция и управление

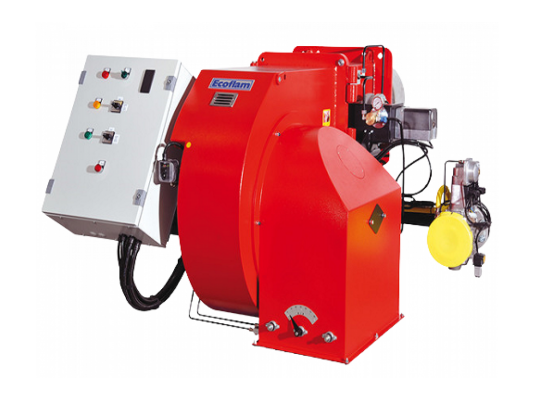

• Газомазутная горелка Ecoflam MULTIFLAM 800.1 PR TC VGD 40.080 собрана в компактном моноблоке со встроенным высоконапорным вентилятором и панелью управления. Корпус произведен из стали, закрыт кожухом для эстетичного дизайна и минимизации рабочих шумов. Шарнирный фланец упрощает доступ к рабочим узлам, обслуживаемым регулярно.
• Мощный вентилятор, спроектированный для максимальной стабильности факела, легко сочетается с котлами различных типов. Нагнетаемый поток легко преодолевает высокое противодавление дымовых газов.
• Горелка комплектуется мультитопливной головой сгорания регулируемой длины для упрощения адаптации под конструкцию конкретной топки.
• В комплект поставки входит газовая рампа с мультиблоком VGD 40.080. Двойной газовый клапан от немецкой компании Siemens герметично отсекает поток газа при управлении подачей на горение. Газовая рампа легко монтируется на корпус горелки.
• В голове сгорания предусмотрен контур циркуляции топлива и установлен предохранительный клапан в форсуночном узле, обеспечивающий безопасность эксплуатации при остановке горелки или переходе на газ. Электромагнитное запорное устройство перекрывает подачу топлива, исключает утечки.
• Новая система пропорционального регулирования расхода воздуха, газа и жидкого топлива способствует достижению оптимальных параметров горения, экономии ресурсов и получению максимального КПД.
• В заводской комплектации переключение горелки на резервное топливо происходит в ручном режиме. При оснащении автоматическим модулем переход на необходимый вид топлива будет происходить по датчику давления газа или команде таймера.
• В системе управления горелкой основным органом является топочный автомат. Блок автоматики координирует работу всех устройств и систем для достижения максимальной эффективности и безопасности горения. Блокирует работу горелки при неполадках и угрозах.
• Узел нагрева, топливный бак и насосная группа по запросу могут поставляться в разных конфигурациях на отдельной раме.

Температурные ограничения

Газомазутная горелка Ecoflam MULTIFLAM подходит для размещения в закрытых помещениях с температурой окружающего воздуха -10…+60 °C.

Преимущества:

• мультитопливная система сжигания для непрерывного теплоснабжения;
• регулирование мощности в широком диапазоне;
• точное управление всеми процессами и функциями встроенной автоматикой;
• дополнительная защита от утечек в виде магнитного клапана в блоке форсунки;
• высоконапорный вентилятор, уверенное горение в топках любого типа;
• шарнирный фланец, быстрый доступ к основным узлам и настройкам;
• регулировка головы, адаптация под геометрические параметры камеры сгорания;
• усиленная защита электрических контактов от пыли и влаги;
• моноблочное исполнение, компактный дизайн.

У нас можно купить газомазутную горелку Ecoflam MULTIFLAM и дополнительное оборудование.
