Описание

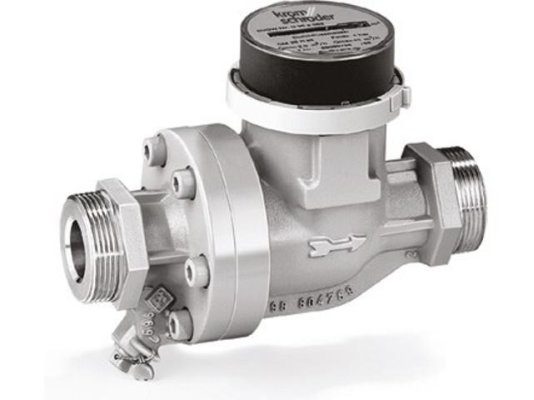

Расходомер Kromschroder DM 40R25-160, арт: 03352496 – сертифицированный прибор учета для промышленных систем потребления газа и воздуха. Рассчитан на давление рабочей среды до 16 бар. Монтируется с помощью резьбовых соединений.

Подробнее о счетчике

Счетчик Kromschroder DM оснащен алюминиевым коррозиестойким корпусом компактный размеров. Регистрирует количество оборотов турбинного колеса, которое вращается под действием проходящего потока, и передает этот учета на механический индикатор через электромагнитную муфту. Частота вращения рабочего колеса пропорциональна расходу газа, пропущенного через расходомер. 7-разрядный цифровой индикатор суммирует и отображает данный измерений.

Рабочая среда: природный, городской, сжиженный (только газообразная форма) газ, воздух, инертные газы.

Основные параметры:

• механический цифровой индикатор, 7 цифр;
• максимально допустимое давление газа/ воздуха: 16000 мбар;
• номинальный расход: 40 м^3/ч;
• удаленное считывание показаний измерений (опция);
• возможность использования для контроля взрывоопасной среды;
• резьбовой способ присоединения, внутренняя резьба Rp 1;
• пыле-, влагозащита корпуса по стандарту IP 52;
• горизонтальный, вертикальный монтаж (кроме вниз считывающей головкой).

Эксплуатация

Счетчик Kromschroder DM рассчитан на работу при температурах -10.+60 °C. Постоянное воздействие высоких температур, вибраций, толчков снижает точность учета, сокращает рабочий ресурс.

Особенности монтажа

Расходомер подходит для установки в горизонтальные и вертикальные трубопроводы (корпус вверху). Для точных измерений необходимо устанавливать счетчик на прямых участках трубы (3xDN перед счетчиком, 2х DN за ним).

При недостаточно очищенном газе или воздухе перед счетчиком обязательно монтируется газовый фильтр, удерживающий пыль и другие посторонние примеси. Также рекомендуется установить запорный клапан до и после расходомера, и исключить ограничение потока после прибора.

Для регулирования расхода газа можно использовать резьбовые счетчики DM с импульсным выходом E200. Для этих целей расходомер должен встраиваться в горизонтальном положении указателем вверх. Для газов с конденсатом поток должен направляться снизу вверх. Также требуется установка дренажа для его отвода.

Достоинства:

• стабильные, точные измерения расхода газа/ воздуха;
• небольшой габариты корпуса;
• высокий уровень пыле-, влагозащиты;
• широкий диапазон измерений;
• использование в системах с давлением среды до 16 бар;
• возможность удаленного просмотра данных о расходе (опц.);
• нетребовательность в обслуживании.

Применение

Расходомеры DM служат для измерения расхода газа и воздуха в технологических и производственных процессах, лабораториях, на испытательных стендах, при проверке и настройке газовых горелок. Позволяют оптимизировать потребление энергоресурсов.
