Описание

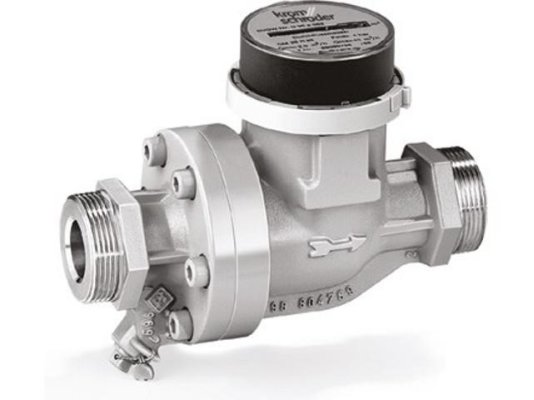

Расходомер Kromschroder DM 40R25-40, арт: 03200381 применяется в промышленных установках для измерения потребляемого объема газа или воздуха. Испытан и сертифицирован по европейским нормам. Рассчитан на давление рабочей среды до 4 бар. Фиксируется с помощью резьбовых соединений.

Подробнее о счетчике

Счетчик Kromschroder DM собран в компактном корпусе из алюминия. Оснащен механическим 7-значным индикатором расхода. Поступающий поток приводит в движение турбинное колесо. Расходомер регистрирует количество оборотов и передает этот измерений на цифровой индикатор через электромагнитную муфту. Частота вращения рабочего колеса пропорциональна расходу газа, прошедшего через счетное устройство. Цифровой индикатор подсчитывает и отображает представленный учета.

Рабочая среда

Счетчик-расходомер Kromschroder DM предназначен для работы с природным, городским, сжиженным (в газообразной форме) газом, воздухом, нейтральными газами.

Основные параметры:

• номинальный расход: 40 м^3/ч;
• максимально допустимое давление газа/ воздуха: 4000 мбар;
• удаленный контроль данных учета (опция);
• механический цифровой индикатор, 7 цифр;
• применение для контроля взрывоопасной среды;
• резьбовое присоединение, внутренняя резьба Rp 1;
• пыле-, влагозащита корпуса по европейским нормам IP 52;
• горизонтальный, вертикальный монтаж (кроме вниз считывающей головкой).

Эксплуатация

Счетчик Kromschroder DM может эксплуатироваться при температурах окружающей среды -10.+60 °C. Постоянное воздействие высоких температур, механических вибраций, толчков приводит к снижению точности измерений, сокращению рабочего ресурса.

Особенности монтажа

Kromschroder DM может встраиваться на вертикальные или горизонтальные трубопроводы (кроме перевернутого положения). При работе с недостаточно очищенным газом (воздухом) перед счетчиком необходимо установить основной фильтр. Также рекомендуется монтаж запорного клапана до и после расходомера.

Для максимально точного измерения счетчик должен размещаться на прямых участках трубопровода (длина не менее 3xDN перед счетчиком и 2х DN за ним).

Не рекомендуется монтировать прибор в нижней точке трубопровода при работе с газами, содержащими конденсат или загрязнения. После счетчика должны отсутствовать ограничительные точки, которые могут вызвать блокировку /обратный ход потока.

Для регулирования расхода газа применяются счетчики DM с

резьбовым соединением и импульсным выходом E200. Для этого расходомер должен размещаться горизонтально указателем вверх. Для газов, содержащих конденсат, поток должен направляться снизу вверх. Также требуется установить дренаж для его отвода.

Достоинства:

• точный учет расхода газа/ воздуха;
• широкий диапазон измерений;
• дистанционный просмотр данных о расходе (опц.);
• небольшой габариты корпуса;
• высокий уровень защиты от пыли/ влаги;
• нетребовательность в обслуживании.

Применение

Расходомеры DM применяются для контроля расхода газа и воздуха в системах внутреннего учета на технологическом оборудовании, промышленных установках, испытательных стендах, при проверке и регулировке газовых горелок. Позволяют оптимизировать потребление энергоресурсов.
