Описание

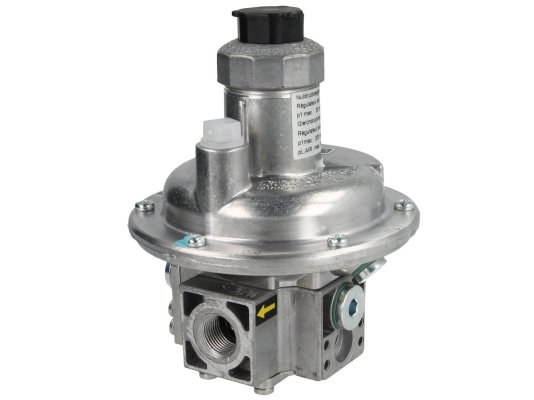

Регулятор давления Dungs FRNG 503 – функциональное устройство с особой конструкцией и широкой сферой применения. Характеризуется повышенным коэффициентом расхода, чувствительной регулировкой выходных значений давления.

Применение

Dungs FRNG может использоваться в разных сферах в качестве регулятора соотношения газовоздушной смеси, регулятора нулевого давления или пневматического регулятора (давление на входе/выходе отличается в зависимости от назначения регулятора).

Рабочие характеристики

• Класс: А, гр.2 согласно EN 88-1.
• Газ: нейтральный/ 1-3 семейство.
• Предельно допустимое давление: 500 мбар.
• Эксплуатационная температура: от -15 °C до + 70 °C.
• Выходное давление: -2,5…9 мбар.
• Подсоединение: резьбовое Rp 3/8.

Конструктивные особенности

Модель (артикул 220967) – это регулирующее устройство многофункционального назначения с высокочувствительной настройкой, снабжено заводской пружиной на -2,5…9 мбар.

Компактный корпус выполнен из алюминия и стали, не содержит цветных металлов. Уплотнители и диафрагмы изготовлены из НБК, что обеспечивает герметичность конструкции.

На входе газа встроена компенсационная мембрана. В составе конструкции содержится предохранительная мембрана, ограничивающая утечку газа в атмосферу.

Монтаж в газовую установку осуществляется с помощью резьбового соединения, ориентация – горизонтальная/ вертикальная. Предусмотрены отверстия для байпасного клапана.

Достоинства:

• существенный коэффициент расхода;
• чувствительная настройка;
• широкая функциональность;
• компенсационная входная диафрагма;
• предохранительная мембрана для повышения герметичности;
• простое подсоединение на резьбовые фланцы;
• возможность выбора ориентации при монтаже.

Прежде чем купить регулятор давления Dungs FRNG 503, узнайте подробные характеристики и особенности. Консультацию можно получить у менеджера .
