Описание

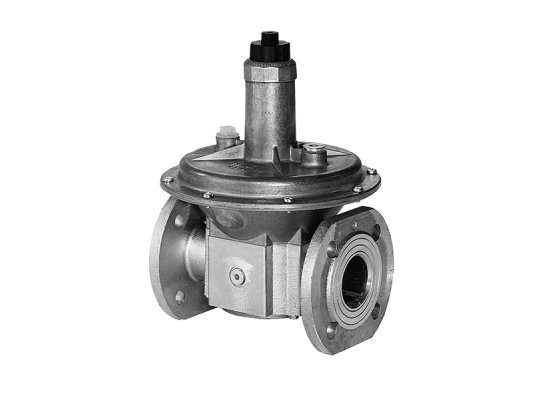

Регулятор давления Dungs FRNG 5040 представляет собой многофункциональное устройство, разработанное для использования в системах с давлением не выше 500 мбар. Встроенная пружина настраивается в диапазоне -2,5…9 мбар. Регулятор обеспечивает точные выходные параметры. Отличается повышенным коэффициентом расхода, удобной компоновкой и надежным исполнением.

Важные характеристики

• Класс: А, гр.2 согласно EN 88-1.
• Газ: нейтральный/ 1-3 семейство.
• Предельно допустимое давление: 500 мбар.
• Эксплуатационная температура: от -15 °C до + 70 °C.
• Выходное давление: -2,5…9 мбар.
• Подсоединение: фланцевое DN 40.

Исполнение и особенности

FRNG 5040 (арт. 159350) – это регулирующее устройство с высокоточной настройкой параметров выходного давления. Укомплектовано заводской пружиной на -2,5…9 мбар.

Корпус и детали выполнены из алюминия и стали, что обеспечивает износостойкость и невосприимчивость к компонентам газа. Уплотнения и мембраны произведены из бутадиен-нитрильного каучука. В конструкции не использованы цветные металлы.

На входе газа размещена компенсационная мембрана. Для защиты от утечек газа в атмосферу предусмотрена предохранительная мембрана.

Надежно зафиксировать регулятор позволяет фланцевое соединение. Положение «головы» можно выбирать – от вертикального до горизонтального. Предусмотрены отверстия для байпасного клапана.

Широкий функционал

Dungs FRNG выполняет функции: регулятора нулевого давления/ регулятора соотношения газа и воздуха/ пневматического регулятора (давление на входе/выходе различается в зависимости от цели применения).

Достоинства:

• расширенный функционал;
• высокая точность регулирования выходных параметров;
• повышенный коэффициент расхода;
• наличие компенсационной мембраны на входе газа;
• исключение случаев утечки газа;
• прочное фланцевое соединение с системой;
• горизонтальное/вертикальное расположение.
