Описание

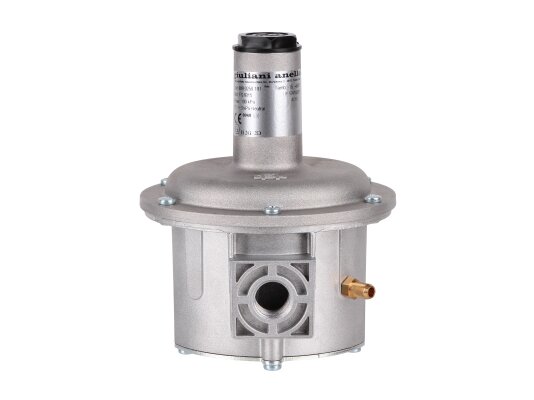

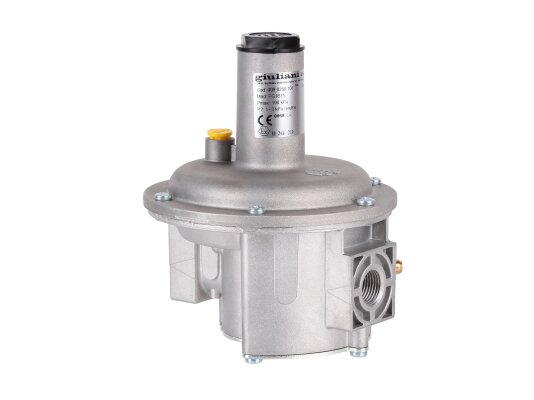

Регулятор давления Giuliani Anello FG1B15, арт: 009.0250.101 встраивается в системы регулирования подачи газа на горение. Понижает давление газа, поступающего по магистрали, и поддерживает на заданном уровне независимо от изменений давления в газопроводе и расхода. Произведен по стандарту EN 88-2. Оснащен нейтральной пружиной с рабочим диапазоном давления 10-30 мбар и предохранительной мембраной.
Основные параметры и особенности:
- давление на входе в регулятор – не более 1000 мбар;
- класс AC10 точности;
- действие через растяжение пружины (внешняя энергия не требуется);
- механическая прочность по стандарту EN 13611;
- отверстие с резьбой Rp 1/2 для крепления к трубе;
- герметичное присоединение с помощью фланцев;
- оснащение нейтральной пружиной, диапазон: 10-30 мбар;
- допустимые температурные условия: -15.+60 °C.
Конструкция и комплектация
Регулятор давления оснащен мембранами, предназначенными для компенсации давления на входе, регулирования давления и защиты от утечек при повреждении рабочей мембраны. Поставляется с фильтром из синтетического материала и упрочнения из стали, предотвращающего разрыв. Предусмотрена внутренняя импульсная трубка.

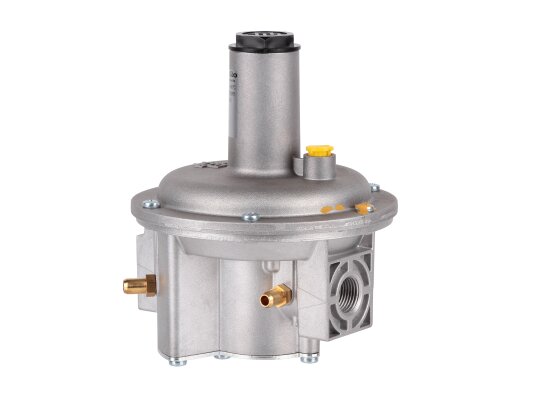

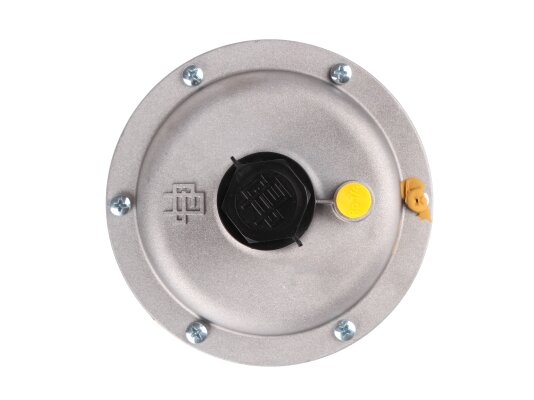

На корпусе смонтированы штуцеры, позволяющие контролировать давление на входе и выходе из регулятора. Верхняя крышка снимается для получения доступа к настройкам.
Корпус изготовлен из алюминия, комплектующие – из алюминия, NBR-каучука, стали, латуни, синтетических материалов. Конструкция позволяет не использовать патрубок для выпуска газа, т. к. предохранительная мембрана гарантирует отсутствие утечек, превышающих 70 дм 3/ч при разрыве рабочей мембраны.
Установка и эксплуатация

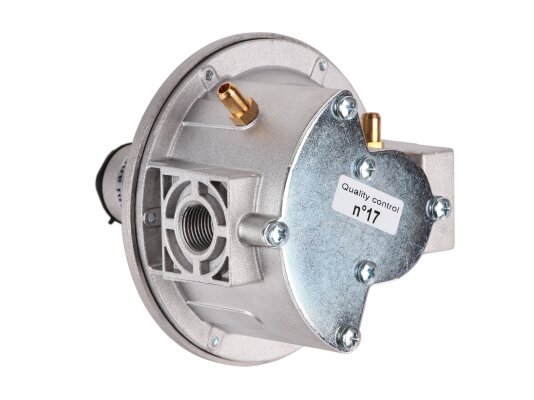

Регулятор FG1B15 может располагаться только с горизонтально размещенной мембраной. При установке следует совместить стрелку на корпусе с направлением потока газа. Требуется обеспечить достаточно места для демонтажа крышки фильтра, что потребуется делать при засорении фильтроэлемента. Все работы с газовым регулятором должны выполняться только квалифицированными специалистами.
Применение
Регуляторы давления Giuliani Anello FG1B15 разработаны для использования в промышленных системах, сжигающих природный, городской, сжиженный газ и другие неагрессивные газы. Устанавливаются в теплоснабжающее оборудование с автоматическими газовыми или комбинированными горелками, газораспределительные системы.
Достоинства:
- высокая точность регулирования;
- для систем с давлением в магистрали до 1 бар;
- поддержание давления на заданном уровне;
- встроенный заменяемый фильтр;
- надежная конструкция в алюминиевом корпусе;
- герметичные прокладки и уплотнения из NBR-резины;
- штуцеры для замеров давления;
- широкий диапазон рабочих температур;
- нетребовательность в техобслуживании.
У нас можно также выбрать регуляторы давления с другими характеристиками (максимальным давлением газа, размерами отверстий для монтажа и типами пружин). Купить регулятор давления можно онлайн, заполнив данные для оформления заказа.
