Описание
Регулятор давления Giuliani Anello FGDR50, арт: 009.0225.101 предназначен для снижения и автоматического поддержания выходного давления газа на необходимом уровне, независимо от колебаний давления в газовой магистрали и изменяющегося расхода. Соответствует европейскому стандарту EN 88-1. Отличается высокой точностью регулирования, значительной механической прочностью, морозостойкостью. Оснащен нейтральной пружиной с диапазоном давления 10-35 мбар.
Характеристики и особенности FGDR50:
- давление в газовой магистрали – не более 500 мбар;
- соответствие классу А точности;
- механическая прочность по стандарту EN 13611;
- действие через растяжение пружины, без вспомогательной энергии;
- компенсация давления на входе потока;
- присоединительное отверстие с резьбой Rp 2 для интеграции в газопровод;
- надежная фиксация с помощью фланцев;
- нейтральный цвет пружины, рабочий диапазон: 10-35 мбар (другие типы по запросу);
- температура эксплуатации (внешняя среда): -15.+60 °C;
- монтаж с горизонтально расположенной мембраной.

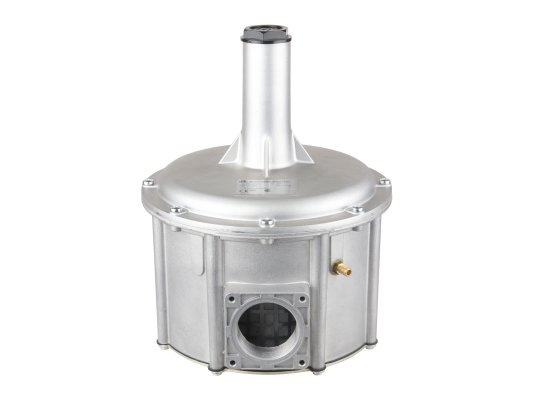

Конструкция и основные элементы регулятора FGDR

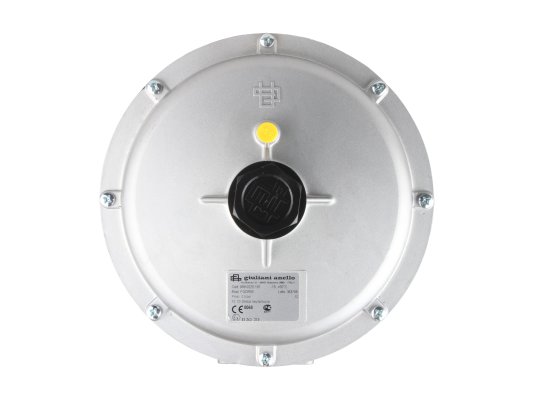

Регулятор давления FGDR изготовлен из материалов, стойких к механическим, температурным воздействиям, давлению, коррозии: алюминия (корпус, отдельные элементы), NBR-каучука (мембраны, прокладки), стали, латуни, синтетических материалов (другие комплектующие). Верхняя крышка снимается и предоставляет доступ к регулировке пружины.
В состав регулятора Giuliani Anello включены 3 мембраны: компенсационная, предохранительная, рабочая. При повреждении рабочей мембраны предохранительная мембрана исключает утечку газа более 70 дм 3/ч, и позволяет не задействовать патрубок для выпуска газа.
На корпусе размещены штуцеры для подключения устройств контроля входного и выходного давления. Для задания рабочих параметров давления предусмотрен регулировочный винт. Серия FGDR заменила неактуальную линейку с резьбовым соединением FSDR.
Установка и эксплуатация FGDR50
Монтаж регулятора осуществляется с помощью фланцев. Допускается только горизонтальное расположение мембраны. Стрелку на корпусе следует совместить с направлением потока газа. Все действия выполняются только квалифицированным специалистом. При загрязнении фильтра требуется заменить фильтроэлемент, сняв крышку. Дополнительно рекомендуется обновить прокладку крышки фильтра во избежание снижения герметичности.
Рабочая среда и место применения
Рабочей средой является природный, бытовой, сжиженный газ и другие неагрессивные газы. Регуляторы давления FGDR разработаны для комплектации установок с автоматическими газовыми или комбинированными горелками, газораспределительных систем с давлением до 0,5 бар.
Достоинства:
- высокая точность регулирования;
- надежность корпуса и деталей;
- встроенный легкозаменяемый фильтр;
- простой монтаж с помощью фланцевого соединения;
- штуцеры с двух сторон для замеров давления;
- долговечные герметизирующие прокладки;
- работа в широком диапазоне внешних температур;
- нетребовательность в обслуживании.
У нас можно также купить регуляторы давления с другими диаметрами соединений и типами пружин. Подобрать оборудование под особенности вашей газовой установки помогут специалисты .
