Описание

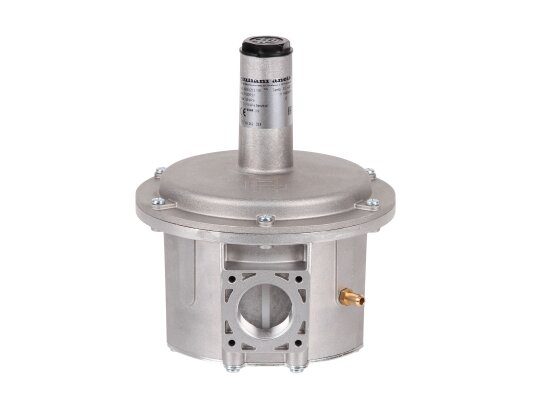

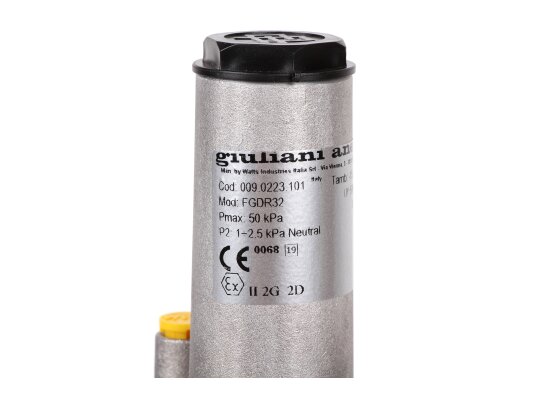

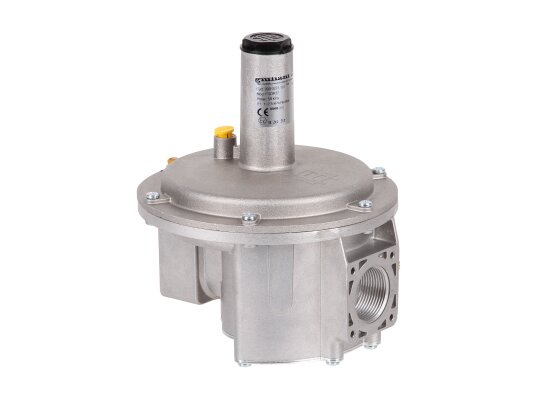

Регулятор давления Giuliani Anello FGDR32, арт: 009.0223.101 понижает давление газа до заданного уровня и поддерживает его в автоматическом режиме при эксплуатации промышленных систем сжигания. Произведен по стандарту EN 88-1. Рассчитан на работу с природным, городским, сжиженным газом, другими неагрессивными газами. Встраивается в промышленные установки с автоматическими газовыми или комбинированными горелками, а также в газораспределительные системы.

Особенности и характеристики:

• давление газа в магистрали – не более 500 мбар;
• отверстие с резьбой Rp 1 1/4 для интеграции в систему;
• нейтральная пружина, диапазон регулировки давления 10-30 мбар;
• температуры эксплуатации: -15.+60 °C;
• класс А точности;
• действие через растяжение пружины, не требует дополнительной энергии;
• монтаж с горизонтальным расположением мембраны.

Конструкция регулятора FGDR

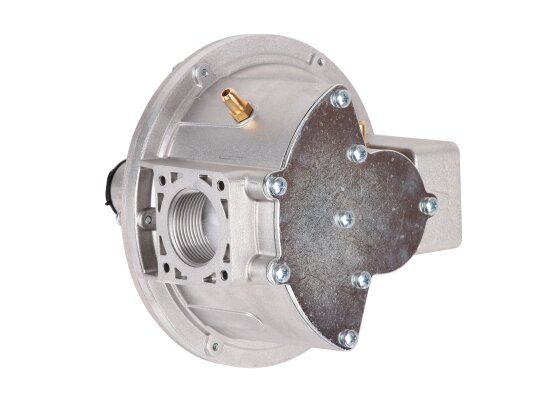

Регулятор давления FGDR поставляется в прочном алюминиевом корпусе со съемной крышкой. На входе потока размещен фильтр, требующий регулярной замены. В состав регулирующего устройства входят 3 мембраны: компенсационная, предохранительная, рабочая. Предохранительная мембрана позволяет не устанавливать патрубок для выпуска газа, обеспечивает достаточный уровень герметичности системы при разрыве рабочей мембраны. Объем утечек не превышает 70 дм 3/ч.

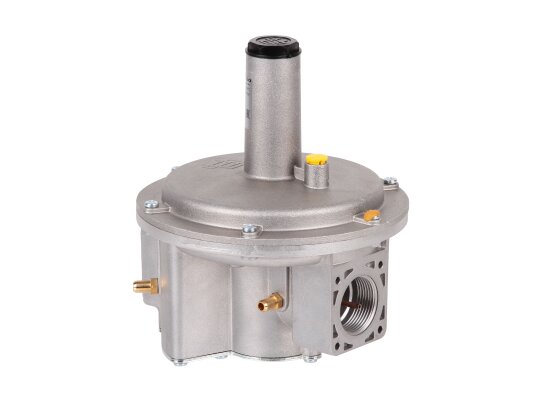

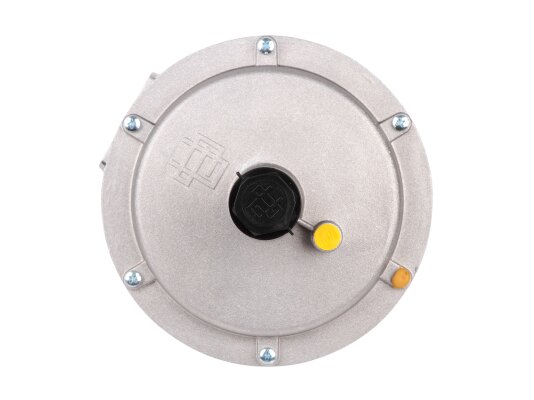

На корпусе регулятора смонтированы штуцеры для снятия показаний давления на входе/ выходе. Комплектующие выполнены из износо-, коррозиестойких алюминия, полимеров, стали, латуни. Мембраны и прокладки изготовлены из углеводородостойкого NBR-каучука. Выходное давление задается с помощью регулировочного винта. Узел настройки параметров размещен сверху, под крышкой. Серия FGDR вышла на замену устаревших резьбовых моделей линейки FSDR.

Монтаж в систему

Для установки регулятора давления используются резьбовые фланцы. Монтаж осуществляется в горизонтальную газовую линию, при этом стрелка на корпусе должна совпадать с направлением потока газа. При эксплуатации дополнительное обслуживание регулятора не требуется. Все действия по установке, настройке и эксплуатации должен выполнять квалифицированный персонал.

Достоинства:

• точное регулирование независимо от входного давления и расхода;
• применение для широкого спектра промышленных установок;
• встроенный заменяемый фильтр;
• надежность корпуса и комплектующих;
• герметичное фланцевое соединение;
• простой монтаж и настройка;
• штуцеры для замеров давления;
• стабильная работа в широком диапазоне температур;
• нетребовательность в обслуживании.
