Описание

Регулятор давления Giuliani Anello FGDR20, арт: 009.0221.101 служит для автоматического понижения и поддержания давления газа на необходимом уровне, независимо от изменяющегося входного давления и расхода. Пружина позволяет настроить давление в диапазоне 10-30 мбар. Регулятор соответствует европейскому стандарту EN 88-1. Применяется в системах, функционирующих на природном, городском, сжиженном газе, других неагрессивных газах.

Подробнее о регуляторе FGDR

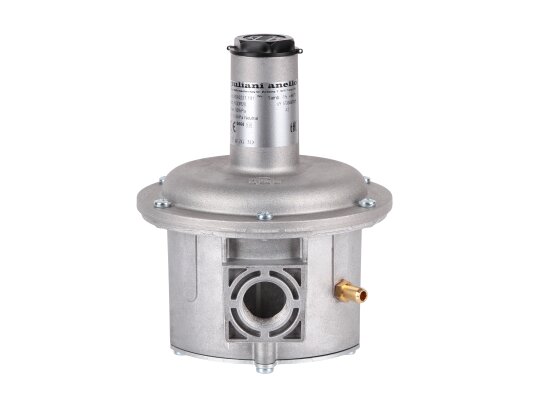

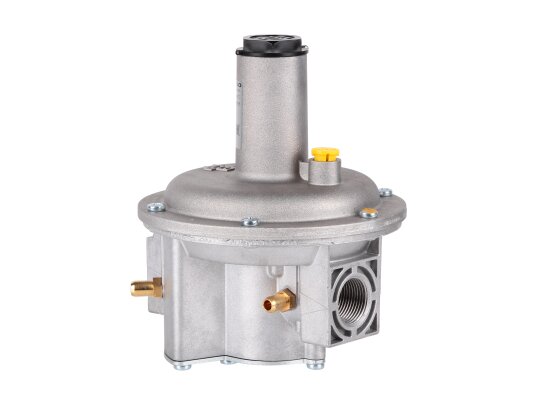

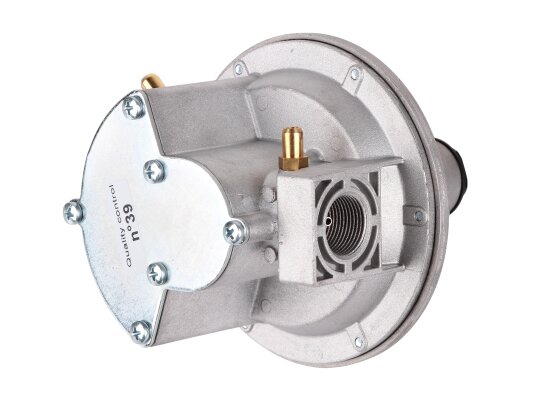

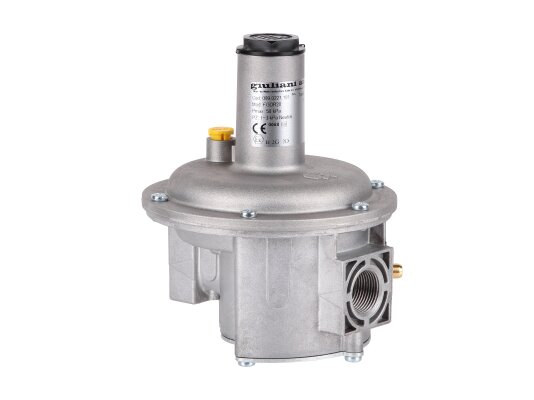

Регулятор собран в алюминиевом корпусе. Оснащен фильтром и 3 мембранами (компенсационная, предохранительная, рабочая). Встроенная предохранительная мембрана исключает недопустимые утечки при повреждении рабочей мембраны.

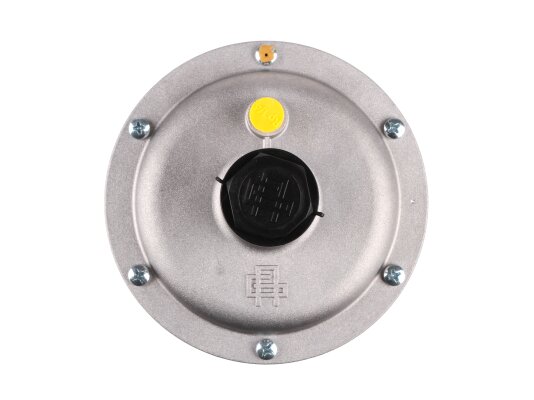

Для герметизации соединения использовано резиновое уплотнение. На корпусе предусмотрены штуцеры для измерения входного и выходного давления. Внутренние элементы регулятора изготовлены из алюминия, стали, латуни, синтетических материалов, мембраны и прокладки – из NBR-каучука. Параметры задаются поворотом регулировочного винта влево-вправо. Доступ к настройкам осуществляется под верхней крышкой. Серия FGDR произведена на замену резьбовых регуляторов FSDR, снятых с производства.

Установка и эксплуатация

Регулятор устанавливается в систему с горизонтально расположенной мембраной, с учетом направления потока газа, указанного на корпусе. Для надежного крепления используются фланцы. Дополнительное обслуживание прибора не требуется. Фильтроэлемент и прокладку крышки фильтра необходимо регулярно заменять.

Особенности и параметры:

• применение в системах с давлением до 500 мбар;
• диапазон эксплуатационных температур: -15.+60 °C;
• отверстие для присоединения: Rp 3/4;
• нейтральная пружина на 10-30 мбар;
• класс А точности;
• действие через растяжение пружины, без вспомогательной энергии.

Применение

Регулятор давления FGDR используется в газовом оборудовании с автоматическими горелками (в т. ч. комбинированного типа), а также в промышленных газораспределительных системах.

Достоинства:

• высокая точность регулирования;
• встроенный фильтр;
• широкий диапазон рабочих температур;
• надежная конструкция в алюминиевом корпусе;
• фланцевое соединение;
• простота монтажа и регулировки;
• нетребовательность в обслуживании.
