Описание

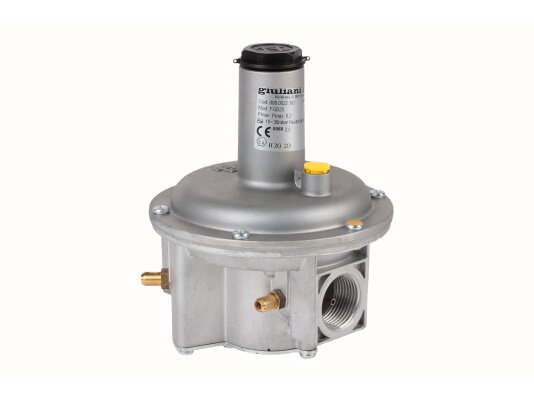

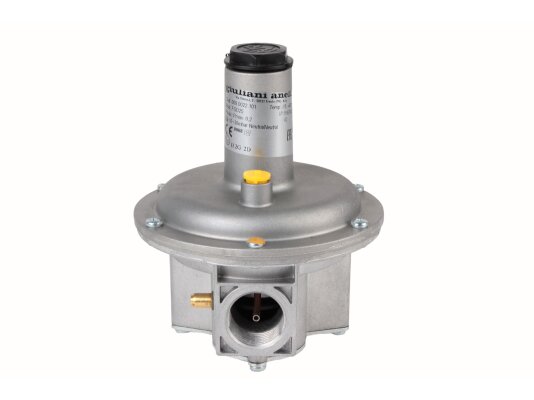

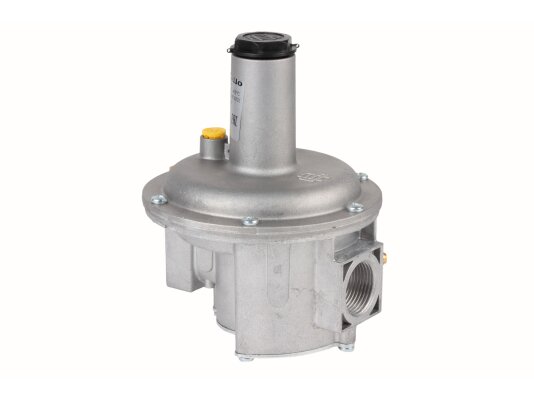

Регулятор давления Giuliani Anello FGD25, арт: 009.0022.101 предназначен для промышленного применения. Соответствует европейским стандартам EN 88-1. Обеспечивает стабилизацию давления в системе и поддержание на установленном уровне перед подачей на горелку. Характеризуется высокой точностью регулирования, бесперебойной и безопасной работой, нетребовательностью в обслуживании. Подходит для установок с давлением в магистрали до 200 мбар.
Характеристики и особенности FGD25:
- регулируемая среда – природный, городской, сжиженный газ, нейтральные газы;
- компенсация давления на входе потока;
- комплектация нейтральной пружиной с рабочим диапазоном 10-30 мбар;
- действие через растяжение пружины;
- отверстие с резьбой Rp 3/4 для установки в систему;
- крепление на фланцы;
- максимальное давление в системе газоснабжения – 200 мбар;
- не испытывается на закрытие;
- диапазон рабочих температур: -15.+60 °C.
Конструкция и комплектация
Регулятор давления FGD25 оснащен конструкцией высокой прочности, стойкой к механическим, температурным воздействиям, составу газов, коррозии. Конструктивные элементы изготовлены из алюминия, стали, латуни, синтетических материалов, корпус – из алюминия, мембраны и уплотнения – из углеводородостойкой NBR-резины.
Внутри размещены 3 мембраны: компенсационная, предохранительная, рабочая. Патрубок для выпуска газа не требуется, поскольку наличие предохранительной мембраны исключает утечку газа в помещение более 70 дм 3 /ч при разрыве основной мембраны.
Регулировка параметров выходного давления выполняется поворотом винта (вправо – давление повышается, влево – понижается). На корпусе предусмотрены штуцеры для подключения приборов контроля давления.
Монтаж и эксплуатация

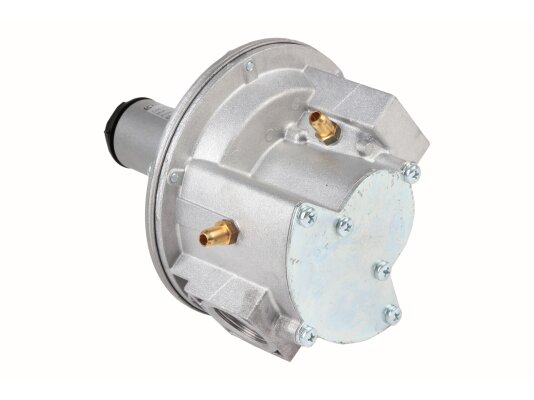

FGD фиксируется на фланцевые соединения. Положение мембраны при монтаже – горизонтальное. Требуется совместить указатель на корпусе с направлением потока газа. Регулятор не нуждается в обслуживании, кроме замены фильтра (одновременно рекомендуется заменить прокладку крышки фильтра).
Место установки
Регуляторы давления серии FGD встраиваются в системы регулирования подачи газа на горение при эксплуатации автоматических газовых и комбинированных горелок, а также в промышленное газораспределительное оборудование.
Достоинства:
- точные выходные параметры независимо от входящего давления и расхода газа;
- встроенная предохранительная мембрана для защиты от утечек;
- высокий уровень механической прочности;
- крепление к трубе с помощью фланцевого соединения;
- штуцеры для измерительных действий;
- углеводородостойкие герметизирующие уплотнения;
- встроенный входной фильтр;
- стабильная работа без дополнительного обслуживания рабочего узла.
