Описание

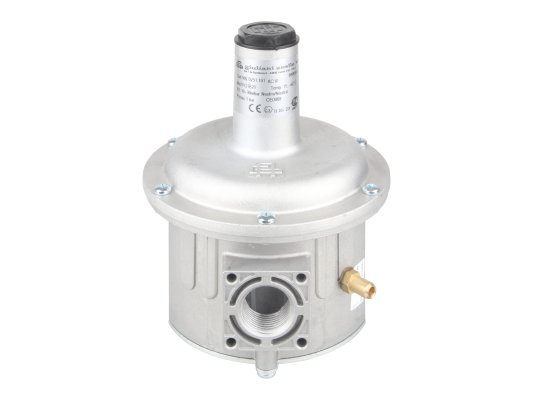

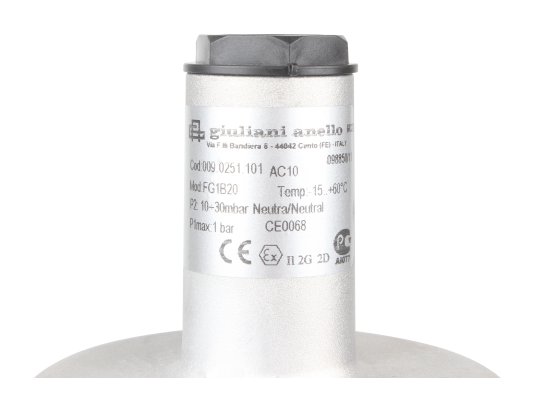

Регулятор давления Giuliani Anello FG1B20, арт: 009.0251.101 входит в состав системы управления подачей газа. Выполняет функцию понижения входящего давления и поддержания на установленном уровне после себя. Соответствует классу AC10 точности и стандарту EN 13611 по механической прочности. Оснащен нейтральной пружиной.

Основные характеристики и особенности:

• максимальное давление в магистрали подачи – 1000 мбар;
• нейтральная регулирующая пружина, рабочий диапазон: 10-30 мбар;
• среда – природный, городской, сжиженный газ и другие неагрессивные газы;
• действие через растяжение пружины;
• резьбовое монтажное отверстие Rp 3/4 , фланцевый монтаж;
• предохранительная мембрана для повышения безопасности;
• температура эксплуатации: -15.+60 °C.

Исполнение и комплектация

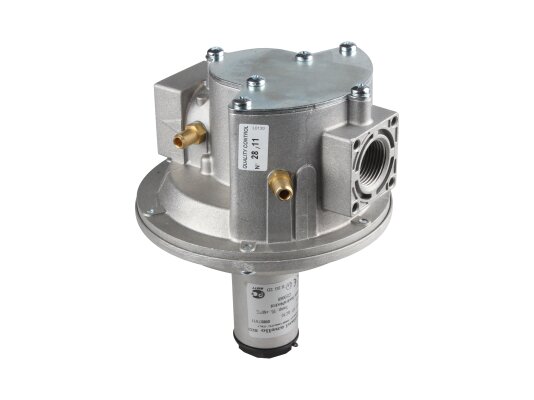

Регулятор давления произведен по стандарту EN 88-2. Состоит из ударопрочного алюминиевого корпуса с верхней крышкой, трёх мембран (компенсационная, предохранительная, рабочая), газового фильтра, уплотнений, пружины, сбросного клапана. Для регулировки давления предусмотрен винт (поворот вправо повышает давление, влево – понижает). С двух сторон корпуса смонтированы штуцеры для измерений давления.

Корпус изготовлен из алюминия, конструктивные элементы – из алюминия, стали, латуни, синтетических материалов. Материал мембран и уплотнений – резина NBR. Конструкция позволяет не использовать патрубок для выпуска газа, т. к. предохранительная мембрана предотвращает утечки более 70 дм 3/ч в случае разрыва рабочей мембраны.

Монтаж и эксплуатация

Регулятор FG1B20 монтируется в горизонтальную магистраль (мембрана расположена горизонтально). Движение потока газа и стрелка на корпусе должны совпадать. При загрязнении фильтра требуется снять крышку фильтра и заменить фильтроэлемент. Для этого потребуется свободное пространство, что следует учитывать при установке регулятора. Одновременно производитель рекомендует заменить прокладку крышки. Работы по установке и настройке проводятся только квалифицированными специалистами.

Применение

Регуляторы давления Giuliani Anello FG1B20 устанавливаются в промышленные системы с автоматическими газовыми или комбинированными горелками, газораспределительное оборудование.

Достоинства:

• точные выходные параметры вне зависимости от давления на входе и расхода газа;
• встроенная предохранительная мембрана для защиты от утечки;
• герметичные прокладки и уплотнения из NBR-резины;
• надежная конструкция в алюминиевом корпусе;
• встроенный газовый фильтр;
• штуцеры для контроля давления;
• морозостойкое исполнение;
• надежная конструкция, не требующая обслуживания.
