Описание

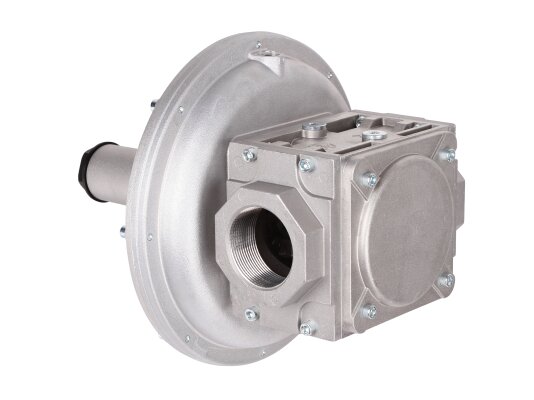

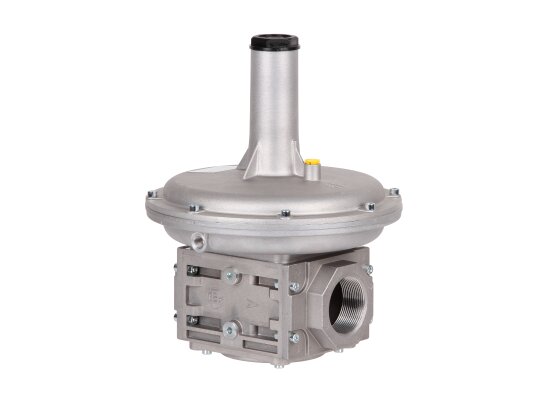

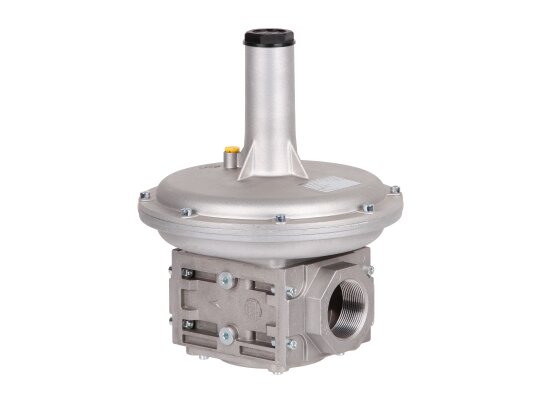

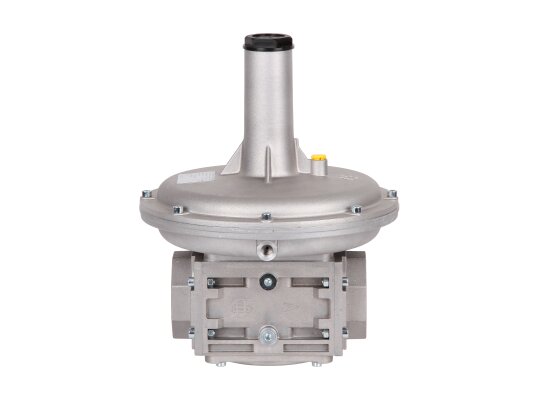

Регулятор давления Giuliani Anello ST4B50, арт: 009.0355.001 поставляется с нейтральной пружиной для настройки давления после себя в диапазоне 10-25 мбар. Произведен по нормам EN88-2 и EN13611. Функцией регулятора является редуцирование и поддержание стабильных параметров давления, независимо от давления в газораспределительной сети и расхода газа. Это устройство рассчитано на промышленное применение. Используется в системах с давлением до 4 бар.
Рабочие параметры и особенности:
- соответствие классу точности AC10;
- действие через растяжение пружины, без привлечения внешней энергии;

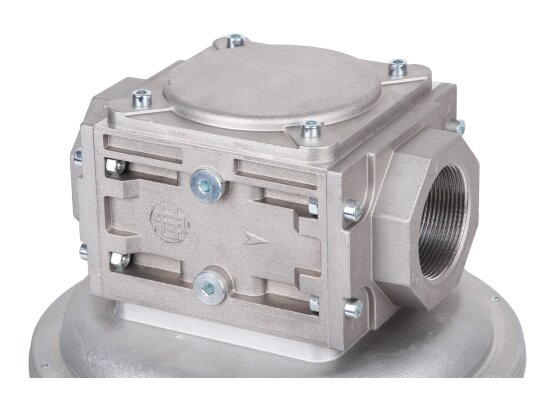

- присоединительные отверстия с резьбой Rp 2, крепление на фланцы;
- оснащение нейтральной пружиной (10-25 мбар), возможна замена на другой диапазон;
- прочностные характеристики по EN 13611, EN88-2;
- штуцеры с заглушками 1/4 для проверки давления;
- без внутренней импульсной трубки (необходимо использовать внешнюю линию);
- комплектация 3 мембранами: компенсационной, предохранительной, рабочей;

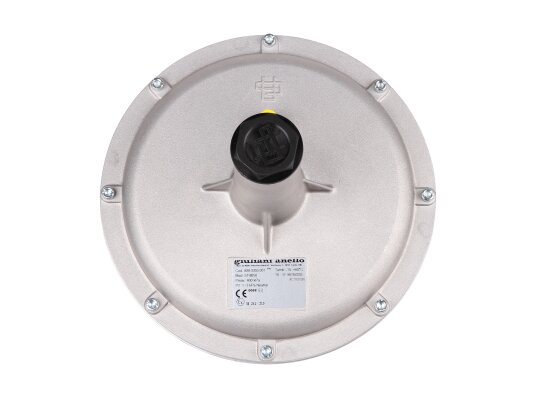

- доступ к настройкам под верхней съемной крышкой;
- материал корпуса и элементов конструкции: алюминий, сталь, латунь, синтетические материалы;
- уплотнения для герметизации, мембраны из NBR-резины, стойкой к составу газов;
- регулировочный винт для задания рабочих параметров (поворот винта вправо увеличивает давление, влево – уменьшает).
Отсутствует необходимость в установке патрубка для выпуска газа, поскольку предохранительная мембрана гарантирует отсутствие утечек газа 70 дм 3/ч, если произошел разрыв рабочей мембраны.
Монтаж и эксплуатация
ST4B50 размещается в системе с горизонтально расположенной мембраной (на горизонтальный трубопровод). Стрелку на корпусе требуется совместить с направлением движения газа. Перед регулятором монтируется фильтр и амортизационная вставка. Устройство не нуждается в дополнительном обслуживании. Бесперебойно работает при внешних температурах -15.+60 °C.
Применение
Регуляторы давления ST4B рассчитаны на промышленное использование. Место применения – газосжигающее оборудование с автоматическими газовыми или комбинированными горелками, установки газораспределения.
Достоинства:
- стабильные выходные параметры давления;
- высокая механическая прочность;
- долговечные уплотнения и мембраны;
- точки для контроля давления;
- стабильная работа при минусовых температурах;
- комплектация предохранительной мембраной;
- нетребовательность в обслуживании.
