Описание

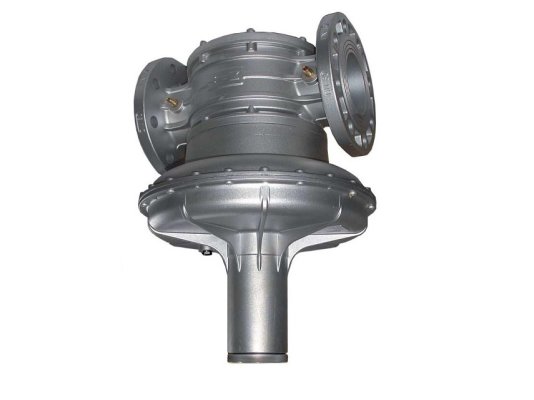

Регулятор давления газа Madas AG08I используется для регулирования давления газ/ воздух при формировании газовоздушной смеси. Встраивается в крупные промышленные установки, потребляющие ежечасно до 1000 нм 3 газа. Подходит для установок с давлением в газораспределительной сети до 0,5 бар. Конструкция рассчитана на интенсивную эксплуатацию и горизонтальное размещение.
Рабочая среда
Регулятор может использоваться в системах сжигания природного, сжиженного газа, других нейтральных сухих газов.
Основные параметры:
- регулировка соотношения газ/воздух в пределах 1:1-10:1;
- соответствие европейским стандартам безопасности;
- пропускная способность: максимум 1000 нм 3/ч;
- предельно допустимое давление в распределительной сети: 500 мбар;
- давление газа на горелку: 2.120 мбар;
- соединение с системой на фланцы DN 65;
- герметичная конструкция, отсутствие утечек, класс «А» по EN 88-2;
- фильтр грубой очистки на входе, степень фильтрации 50 микрон;
- выход Rp 1/4 для соединения с линией подачи воздуха;
- износостойкая конструкция для интенсивной промышленной эксплуатации;
- коррозиестойкий корпус из алюминиевого литья;
- детали из латуни, нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона;
- износостойкие уплотнения из газонепроницаемого NBR-каучука/ виледона;
- диапазон рабочих температур:-15.+60 °C;
- заявленная производителем продолжительность эксплуатации: 40 лет до полной замены (в сборе).
Назначение
Регулятор Madas AG08I служит для поддержания необходимого соотношение газ/ воздух, задаваемого в пределах 1:1-10:1. Может выполнять функцию ноль-регулятора. Используется в системах, требующих подачи газа под давлением выше, чем давление воздуха.
Место установки и монтаж
Регулятор давления газа может размещаться в сухих вентилируемых помещениях без потенциальных источников возгорания/ взрыва. Не подходит для эксплуатации в условиях агрессивной внешней среды, которая может разрушить материал конструкции и уплотнений.
Установка регулятора допускается только на горизонтальный трубопровод с пружиной внизу. Для правильной сборки на корпус нанесена стрелка, которую необходимо направить в сторону горелки. Для настройки используется манометр.
Достоинства:
- поддержание соотношения газ/воздух на заданном уровне;
- высокий уровень герметичности конструкции, класс «А»;
- широкий диапазон регулирования;
- применение в качестве регулятора соотношений, ноль-регулятора;
- фильтрация газа на входе;
- простой монтаж и обслуживание;
- 40-летний ресурс службы до полной замены.
Со склада и под заказ доступны регуляторы давления газа Madas с различными техническими и эксплуатационными характеристиками, комплектацией. Оборудование испытано, сертифицировано, сопровождается гарантией производителя и подробными инструкциями.
