Описание

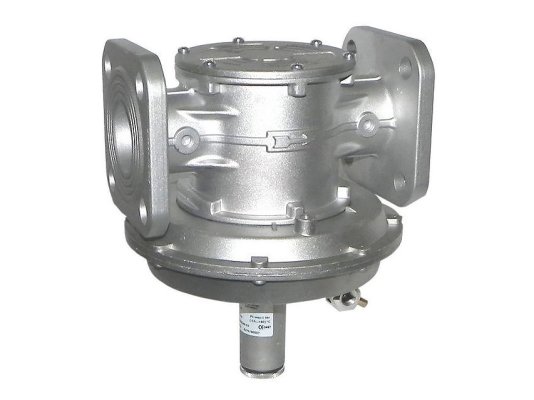

Регулятор давления газа Madas AG50I подходит только для горизонтальных трубопроводов. Встраивается в крупные промышленные системы, сжигающие газ, для регулирования давления, безопасной и эффективной работы топочных установок. Поддерживает на необходимом уровне соотношение газ: воздух, заданное в пределах 1:1-10:1. Рассчитан на максимальное давление в газовой магистрали 0,5 бар и объем потребления газа до 500 нм 3/ч.
Основные характеристики и особенности:
- конструкция класса «А» герметичности по EN 88-2;
- диапазон давления на выходе из регулятора: 2.120 мбар;
- настройка соотношения газ: воздух в пределах: от 1:1 до 10:1;
- давление перед регулятором: не более 500 мбар;
- пропускная способность: 500 нм 3/ч;
- фланцевый способ соединения, размер фланцев DN 50;
- входной фильтр для удаления грубых частиц и примесей размером 50 мкм;
- класс фильтрации: G2 по EN 779;
- монтаж в горизонтальной ориентации с пружиной внизу;
- эксплуатационные температуры: -15.+60 °C;
- алюминиевый литой корпус, газонепроницаемые долговечные уплотнения;
- материал деталей: латунь, оцинкованная сталь, сталь марки 430F, алюминий 11S, стекловолокно с 30% нейлона;
- стрелка, нанесенная на корпус, для правильного размещения в системе.
Рабочая среда и назначение
Регулятор давления Madas рассчитан на работу с метаном, сжиженным газом, азотом, воздухом и другими неагрессивными газами. Поддерживает установленное соотношение давлений газ/воздух через управление воздушной линией. Используется в системах, требующих давления подачи газа выше давления воздуха. Применяется также в качестве ноль-регулятора для поддержания давления на нулевом уровне при изменении расхода газа.
Место установки регулятора
Регулятор давления газа Madas может устанавливаться в помещениях, соответствующих требованиям к зоне 1 взрывоопасности по ГОСТ Р 51330.9-99. Конструкция не рассчитана на эксплуатацию в условиях агрессивной внешней среды, разрушающей материал корпуса и конструктивных элементов.
Рабочий ресурс и замена деталей
Плановая замена регулятора – через 40 лет эксплуатации (при необходимости раньше). Фильтр требует промывки или замены через месяц после ввода оборудования в эксплуатацию и затем каждые 5 лет. Мембрана и пружина после 5-летней и 20-летней службы должны быть заменены на новую. После разборки конструкции настройки сбрасываются, поэтому требуется повторная регулировка выходного давления.
Достоинства:
- поддержание необходимого соотношения газ/воздух;
- высокий уровень герметичности конструкции, класс «А»;
- широкий диапазон регулирования;
- использование в качестве регулятора соотношений, ноль-регулятора;
- фильтр на входе потока, защита от повреждений грубыми частицами;
- полная замена через 40 лет.
У нас можно купить регуляторы давления газа для различных применений и задач регулирования. Регуляторы Madas AG испытаны, сертифицированы, поставляются с гарантией производителя.
