Описание

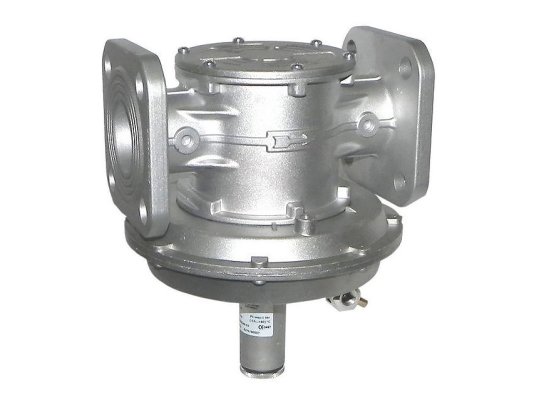

Регулятор давления газа Madas AG40I позволяет организовать безопасную и эффективную систему регулирования давления при эксплуатации промышленных газовых установок. Поддерживает на заданном уровне соотношение газ: воздух, которое устанавливается в пределах 1:1-10:1. Подходит для систем с давлением в распределительной сети до 0,5 бар и объемом потребления газа до 400 нм 3/ч. Рассчитан на горизонтальное размещение.

Основные параметры и особенности:

• диапазон давления после регулятора: 2.120 мбар;
• конструкция класса «А» герметичности по EN 88-2;
• фланцевый способ соединения, размер фланцев DN 40;
• задание соотношения газ: воздух на выходе из регулятора от 1:1 до 10:1;
• давление перед регулятором: не более 500 мбар;
• пропускная способность: 400 нм 3/ч;
• входной фильтр со способностью очистки 50 мкм, класс фильтрации: G2 по EN 779;
• установка на горизонтальную трубу с пружиной внизу;
• допустимый диапазон эксплуатационных температур: -15.+60 °C;
• коррозиестойкий корпус, отлитый из алюминиевого сплава;
• материал деталей и уплотнений: латунь, оцинкованная сталь, сталь марки 430F, алюминий 11S, стекловолокно с 30% нейлона, NBR-каучук, виледон;
• стрелка на корпусе для правильной сборки (должна указывать на горелку).

Применение

Регулятор давления Madas используется в крупных промышленных установках, функционирующих на метане, сжиженном газе, азоте, воздухе, других инертных газах. Поддерживает необходимое соотношение давлений газ/воздух с помощью управления воздушным потоком. Регулятор подходит для оборудования с давлением подачи газа, превышающим давление воздуха. Может выполнять функцию ноль-регулятора.

Размещение

Регулятор давления газа Madas устанавливается в вентилируемых сухих помещениях, соответствующих стандартам по взрыво-, пожаробезопасности

Обратите внимание! Конструкция регулятора не подходит для эксплуатации в условиях агрессивной внешней среды, разрушающей сталь, алюминий, каучук.

Периодичность ТО

Через месяц после начала работы и далее каждые 5 лет необходимо разбирать и промывать (заменять) фильтр, через 5 и 20 лет службы (соответственно) менять мембрану и пружину. Полная замена регулятора в сборе потребуется через 40 лет или раньше, при необходимости.

Достоинства:

• высокий уровень герметичности конструкции, класс «А»;
• широкий диапазон регулирования;
• поддержание необходимого соотношения газ/воздух;
• очистка газа от грубых примесей;
• безопасная эксплуатация;
• 40-летний ресурс службы.

Выбрать и заказать регуляторы давления газа Madas можно В каталоге мы подобрали широкую линейку регуляторов для газовых установок различной мощности, конфигурации и назначения.
