Описание

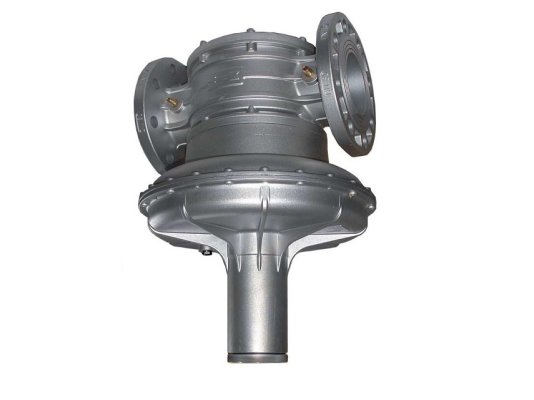

Регулятор давления газа Madas AG08R используется в качестве устройства регулирования и поддержания давления газа при формировании горючей смеси с учетом заданного соотношения газ/ воздух. Отличается широким диапазоном регулирования, высоким классом герметичности, точными выходными параметрами. Подходит для крупных промышленных установок с объемом потребления газа до 1000 нм 3/ч и давлением в магистрали до 0,5 бар. Размещается только на горизонтальной трубе.
Виды газа
Регулятор предназначен для теплогенерирующих установок, потребляющих природный газ по ГОСТ 5542-87 и другие сухие нейтральные газы.
Основные параметры:
- рабочий диапазон: от 1:1 до 1:10;
- соответствие европейским нормам безопасности;
- давление газа на выходе из регулятора: 2-120 мбар;
- фланцевый монтаж, размер соединений DN65;
- давление газа в магистрали: максимум 500 мбар;
- пропускная способность: до 1000 нм 3/ч;
- класс «А» герметичности по европейским нормам EN 88-2;
- очистка входящего потока от загрязнений размером более 50 мкм;
- класс фильтрации: G2 по EN 779;
- выход для подключения воздуха Rp 1/4;
- установка на горизонтальной трубе с пружиной внизу;
- эксплуатация при температурах внешней среды -15.+60 °C;
- управление мощностью горелки с помощью корректировки давления воздуха;
- ресурс эксплуатации: 40 лет при выполнении рекомендаций производителя по установке и сервисному обслуживанию.
Применение
Регулятор газ/ воздух применяется в составе систем, где требуется давление газа меньше давления воздуха. Служит для получения необходимой пропорции газ/воздух при формировании горючей смеси. Может применяться в качестве ноль-регулятора, поддерживать нулевое выходное давление при изменении расхода газа.
Конструктивные особенности и место установки
Конструкция разработана для промышленного интенсивного применения, рассчитана на давление рабочей среды, температурные перепады. Корпус отлит из коррозиестойкого алюминия, узлы и уплотнения произведены из латуни OT-58, оцинкованной нержавеющей стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука, виледона.
Основные детали: пружина, устройство соотношения газ/воздух, байпас, винт калибровки нуля, крышка, раструб, заглушка, регулировочный винт для задания соотношения газа и воздуха. Предусмотрена трубка для воздушной линии, штуцер для замеров давления. Нанесенная на корпус стрелка должна указывать на газопотребляющее устройство при монтаже регулятора.
Регулятор встраивается в систему с помощью фланцев перед горелкой. Подходит для размещения во взрывобезопасных вентилируемых помещениях. На пригоден для использования в условиях агрессивной внешней среды, способной разрушить сталь, алюминий, каучук.
Обслуживание
Обязательные сервисные операции: промывка/ замена фильтра, замена мембраны и пружины, контроль выходного давления. После разборки конструкции необходимо заново настроить регулятор.
Достоинства:
- герметичность корпуса класс «А»;
- поддержание точного соотношения газ/воздух;
- фильтр для защиты от грубых частиц;
- широкий диапазон регулирования;
- различные варианты применений (регулятор соотношения, ноль-регулятор);
- 40-летняя служба.
Другие регуляторы давления газа Madas можно подобрать в каталоге. Обращайтесь, чтобы узнать дополнительную информацию о характеристиках регуляторов.
