Описание

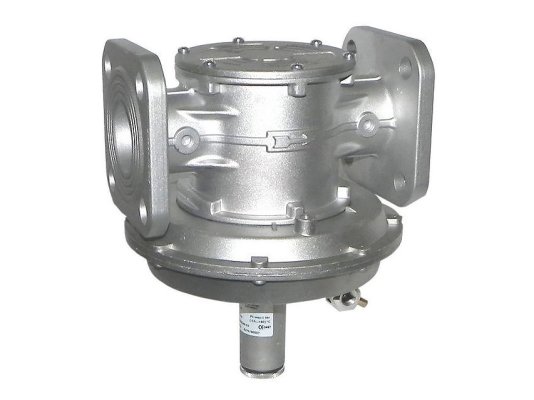

Регулятор давления газа Madas AG50R востребован в крупных промышленных установках, потребляющих до 500 нм 3/ч природного газа. Применяется в качестве устройства регулирования и поддержания давления газа с учетом заданного соотношения газ/воздух 1:1-1:10. Отличается широким диапазоном регулирования, высоким классом герметичности, что исключает видимые утечки. Подходит только для горизонтального размещения и систем с давлением в магистрали до 500 мбар.
Виды газа
Регулятор может использоваться в системах, потребляющих природный, сжиженные газ (ГОСТ 5542-87), нейтральные газообразны среды.
Основные параметры:
- соответствие европейским стандартам безопасности EN 88-2;
- выходное давление газа: от 2 до 120 мбар;
- крепление с помощью фланцев DN 50;
- давление газа в магистрали: не более 500 мбар;
- настройка выходных параметров (соотношение газ: воздух) в диапазоне: 1:1.1:10;
- допустимая пропускная способность: максимум 500 нм 3/ч;
- класс «А» герметичности по нормам EN 88-2;
- удаление на входе грубых частей размером от 50 мкм, класс фильтрации G2 по EN779;
- выход к линии управления Rp 3/8;
- монтаж в систему на горизонтальную трубу с пружиной внизу;
- рабочие температуры (окружающий воздух): -15.+60 °C;
- изменение мощности горелки через управление воздушным потоком;
- эксплуатация в течение 40 лет при выполнении рекомендаций по монтажу и обслуживанию.
Назначение
Регулятор входит в линейку устройств, предназначенных для поддержания постоянного давления газовоздушной смеси при смешивании компонентов газ/ воздух. Предназначен для оснащения оборудования, где требуется подача газа под давлением ниже давления воздуха. Может использоваться в качестве ноль-регулятора.
Конструктивные особенности
Корпус с фланцевыми соединениями отлит из алюминия. Конструктивные элементы произведены из износостойких материалов, не разрушаемых при контакте с газообразной средой: латуни OT-58, оцинкованной стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука, виледона.
Внутри корпуса находится пружина регулирования давления, устройство соотношения газ/ воздух, регулировочный винт, байпас, винт калибровки нуля, раструб, заглушка, крышка. Предусмотрена трубка соединения с воздушной линией, штуцер для подключения измерительного прибора. На корпус нанесена стрелка для правильной ориентации в системе (должна направляться по ходу потока).
Рабочее помещение
Регулятор давления газа размещается в помещениях с достаточной вентиляцией, без взрывоопасных предметов и веществ. Не подходит для эксплуатации в местах, где внешняя среда агрессивно воздействует на материалы конструкции и способна привести к их разрушению.
Срок службы и замена деталей
Полная замена регулятора осуществляется после 40-летней эксплуатации или раньше при необходимости. Рабочая мембрана рассчитана на 5 лет службы, а пружина на 20 лет, после чего требуется их замена. Фильтр необходимо промывать или заменять через месяц с начала использования и далее каждые 5 лет. После выполнения операций по разборке-сборке конструкции необходимо повторно отрегулировать выходное давление.
Достоинства:
- высокий уровень герметичности, класс «А»;
- широкий диапазон регулирования;
- поддержание заданного соотношения газ/воздух;
- очистка потока от грязи, защита конструктивных элементов от повреждений;
- различные варианты применения;
- 40 лет службы.
