Описание

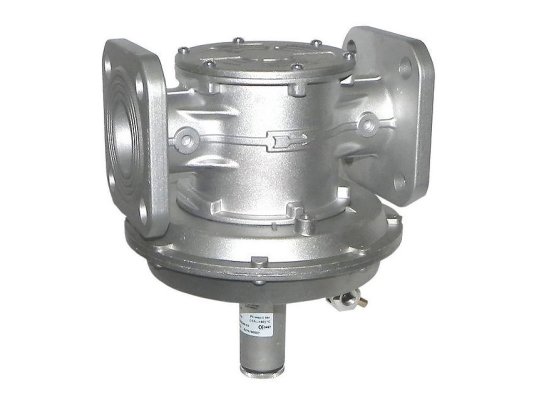

Регулятор давления газа Madas AG40R применяется в промышленных системах сжигания газа для поддержания заданного соотношения газ: воздух. Подходит для установок с расходом до 400 нм 3/ч и давлением в распределительной сети до 0,5 бар. Соответствует стандартам безопасности, утвержденным в ЕС. Отличается высоким уровнем герметичности, что исключает утечки газа.

Виды газа

Регулятор подходит для топочных установок, потребляющих природный газ по ГОСТ 5542-87 и другие нейтральные сухие газы.

Рабочие параметры:

• класс «А» герметичности по европейским нормам EN 88-2;
• выходное давление: 2.120 мбар;
• регулирование пропорции газ/ воздух в диапазоне: 1:1-1:10;
• пропускная способность: максимум 400 нм 3/ч;
• монтаж в систему на фланцевые соединения DN 40;
• давление в газораспределительной сети: не более 500 мбар;
• фильтр на входе, размер отверстий 50 мкм, класс фильтрации G2 по EN 779;
• выход к линии управления Rp 3/8;
• монтажное положение: горизонтальное, пружиной вниз;
• допустимые температуры внешней среды: -15.+60 °C;
• управление мощностью горелки путем изменения объема подачи воздуха;
• срок использования: 40 лет при выполнении рекомендаций производителя по условиям размещения и обслуживанию.

Применение

Регулятор предназначен для использования в системах, требующих меньшего давления газа относительно давления воздуха. Управление мощностью горелки осуществляется через воздушную линию. Регулятор может выполнять функцию ноль-регулятора.

Особенности конструкции

Конструкция регулятора давления разработана из износостойких материалов, рассчитанных на контакт с углеводородами, давление среды, температурные перепады. Корпус отлит из сплава алюминия, детали и уплотнения выполнены из латуни OT-58, оцинкованной нержавеющей стали, нержавеющей стали марки 430F, стекловолокна с 30% нейлона, алюминия 11S, газонепроницаемого NBR-каучука, виледона.

Основные комплектующие: пружина регулирования давления, устройство соотношения газ/воздух, байпас, винт настройки соотношения газ/воздух, раструб, заглушка, крышка, винт калибровки нуля, трубка соединения с воздушной линией, штуцер для замеров давления.

Место установки

Регулятор давления газа подходит для установки в помещениях с достаточной вентиляцией, без потенциальных источников возгорания/ взрыва. Конструкция не рассчитана на эксплуатацию в условиях агрессивной внешней среды, которая способна разрушить детали и уплотнения.

Техобслуживание

Для стабильного функционирования и продолжительной службы регулятора необходимо промывать/ заменять фильтр, менять мембрану и пружину, замерять давление на выходе. В случае разборки-сборки конструкции потребуется повторная настройка выходных параметров.

Достоинства:

• высокий уровень герметичности, класс «А»;
• стабильные выходные характеристики;
• встроенный фильтр грубой очистки;
• широкий диапазон регулирования соотношения газ/воздух;
• возможность использования в качестве ноль-регулятора;
• 40-летняя служба.
