Описание

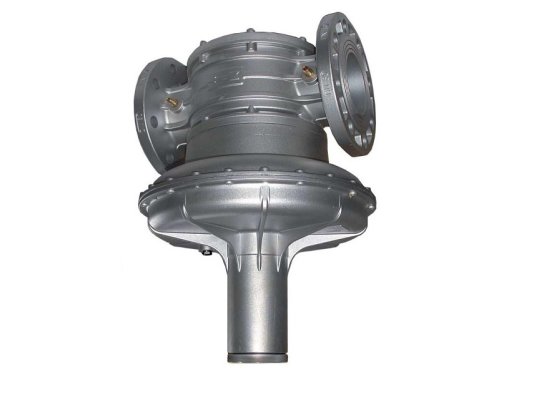

Регулятор давления газа Madas AG09 встраивается в промышленные топочные установки для регулирования давления газа. Поддерживает соотношение газ: воздух 1:1. Изменение мощности горелки осуществляется путем регулирования давления воздуха. Регулятор востребован в промышленных системах с давлением в магистрали до 500 мбар. Соответствует европейским стандартам безопасности EN 88-2. Очистка газа от грубых примесей защищает устройство от преждевременного износа и способствует сохранению герметичности соединений.
Основные характеристики:
- максимальное давление на входе в регулятор: 500 мбар;
- диапазон настройки давления после регулятора: 2-120 мбар;
- фланцевые соединения, размер фланцев DN 80;
- класс «А» герметичности по стандартам EN 88-2;
- пропускная способность: не более 1000 нм 3/ч;
- фильтр для удаления из потока грубых примесей и грязи размером от 50 мкм;
- конструкция для промышленных интенсивных нагрузок;
- коррозиестойкий корпус из литого алюминия;
- детали и уплотнения из алюминия 11S, нержавеющей стали, стекловолокна с 30% нейлона, латуни, резины NBR, виледона;
- монтаж только на горизонтальный трубопровод с пружиной внизу;
- класс фильтрации G2 по EN 779;
- допустимые температуры окружающего воздуха -15.+60 °C;
- стрелка на корпусе для правильного позиционирования регулятора в системе;
- настройка выходных параметров с помощью регулировочного винта;
- продолжительность службы при соблюдении сроков обслуживания фильтра и замены деталей: 40 лет.
Применение
Регулятор давления Madas AG может использоваться для котлов и теплогенераторов, работающих на природном, сжиженном газе, азоте и других неагрессивных газах (сухие среды). Выполняет функции регулятора соотношения газ: воздух 1:1 и ноль-регулятора.
Места размещения
Регулятор Madas AG устанавливается внутри помещений, исключающих наличие потенциальных источников возгорания или взрыва. Не подходит для размещения в местах, где окружающая среда агрессивно действует на материал конструкции и может вызвать его разрушение.
Настройка
Для настройки давления предусмотрен регулировочный винт. Задание параметров осуществляется под контролем манометра. Давление перед регулятором должно превышать максимальное давление после регулятора.
Сервисные операции
Техобслуживание заключаются в ежегодном контроле давления на выходе из регулятора, разборке и промывке (замене) фильтра (каждые 5 лет и через месяц после начала работы), замене рабочей мембраны и пружины с периодичностью 5 и 20 лет соответственно. По окончании операций техобслуживания проводится повторная настройка регулятора.
Достоинства:
- стабильное давление газа в соответствии с заданными настройками;
- функции регулятора соотношения газ/воздух 1/1, ноль-регулятора;
- широкий диапазон регулирования выходного давления;
- герметичная, износостойкая конструкция;
- удаление из потока грубых частиц и примесей;
- рабочий ресурс 40 лет.
