Описание

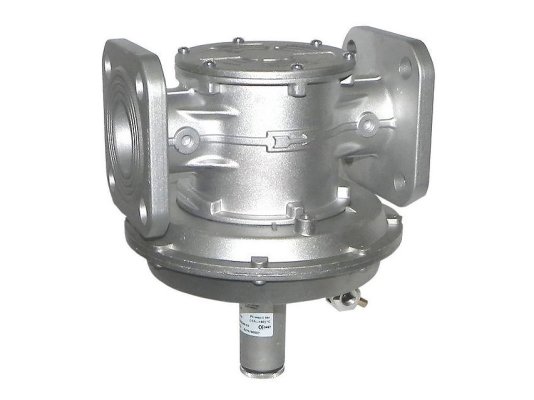

Регулятор давления газа Madas AG50 предназначен для регулирования давления, поддержания соотношения газ/воздух 1:1. Разработан для промышленных условий эксплуатации. Подходит для систем сжигания природного газа с давлением в магистрали подачи до 500 мбар. Соответствует европейским нормам безопасности EN 88-2. Устанавливается на горизонтальный трубопровод.
Основные характеристики:
- пропускная способность: до 500 нм 3/ч;
- настройка давления газа после регулятора в диапазоне 2-120 мбар;
- максимальное входное давление: 500 мбар;
- класс «А» герметичности по стандартам EN 88-2;
- встроенный фильтр для очистки потока от грязи и примесей размером от 50 мкм;
- класс фильтрации G2 по EN 779;
- фланцевый способ соединения, размер фланцев DN 50;
- конструкция для интенсивного применения, промышленных условий эксплуатации;
- коррозиестойкий, литой корпус из алюминия;
- детали и уплотнения из материалов, стойких к износу, коррозии, составу газов:: нержавеющей стали, алюминия 11S, латуни, стекловолокна с 30% нейлона, резины NBR, виледона;
- поддержание соотношения газ: воздух 1:1;
- допустимая ориентация в системе: горизонтальная с пружиной внизу;
- температуры эксплуатации (внешняя среда): -15.+60 °C;
- задание рабочих параметров давления с помощью регулировочного винта под контролем манометра;
- срок службы при своевременном техобслуживании и замене деталей: 40 лет.
Применение
Регулятор давления Madas AG применяется в топочном оборудовании, сжигающем природный газ и неагрессивные сухие газы. Может использоваться как регулятор равенства давлений газ: воздух (1:1) при образовании топливовоздушной смеси, ноль-регулятор для поддержания нулевого давления после себя при изменении расхода газа. При дооснащении специальным комплектом доступны другие диапазоны регулирования.
Установка и настройка
Регулятор Madas AG разработан для эксплуатации в зонах 1 по квалификации взрывоопасных объектов (согласно требованиям ГОСТа Р 51330.9-99). Не подходит для использования в местах, где внешняя среда агрессивно воздействует на материал конструкции и уплотнений. Для правильного монтажа в систему на корпус нанесена стрелка, которая должна направляться в сторону газопотребляющего устройства.
Настройка выполняется вращением винта регулировки с применением измерительного прибора. При использовании в качестве регулятора газ/ воздух давление до регулятора должно превышать максимальное давление рабочего диапазона.
Срок службы и замена деталей
Регулятор полностью (в сборе) заменяется по истечение 40 лет службы или раньше при необходимости. Рабочая мембрана и пружина рассчитаны на 5 и 20 лет соответственно, после чего требуется их замена. Обслуживание (замена) фильтра осуществляется через месяц с начала эксплуатации регулятора и далее каждые 5 лет. После разборки регулятора давление задается повторно.
Достоинства:
- стабильные характеристики давления газа с учетом настроек;
- использование в качестве регулятора соотношения газ/воздух, ноль-регулятора;
- детали и корпус из коррозиестойких материалов;
- широкий диапазон регулирования выходного давления;
- высокий класс герметичности («А» по EN 88-2);
- удаление из газа грубых механических частиц и примесей;
- ресурс эксплуатации 40 лет.
Со склада и под заказ можно купить регуляторы давления газа Madas с разными диапазонами настройки пружины, резьбовыми, фланцевыми соединениями.
