Описание

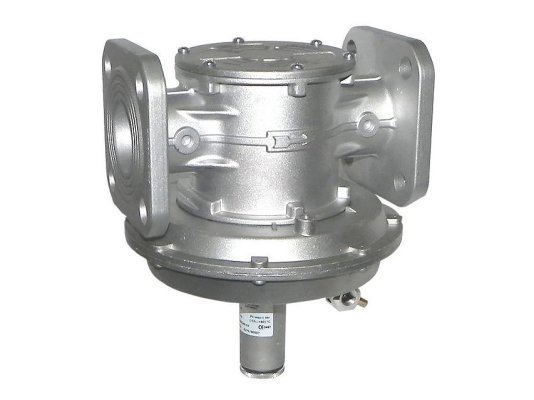

Регулятор давления газа Madas AG25 используется в промышленных системах сжигания газа с давлением в распределительной сети до 500 мбар. Поддерживает соотношение газ: воздух 1:1. Произведен по европейским стандартам безопасности EN 88-2. Очистка входящего газа от посторонних примесей защищает устройство от преждевременного износа и способствует сохранению герметичности соединений.

Основные характеристики:

• диапазон настройки выходного давления: 2-120 мбар;
• максимальное давление на входе в регулятор: 500 мбар;
• конструкция с фланцевыми соединениями, размер фланцев DN 25;
• пропускная способность: не более 90 нм 3/ч;
• износостойкая конструкция для промышленных интенсивных нагрузок;
• корпус из литого алюминия;
• детали и уплотнения из нержавеющей стали, стекловолокна с 30% нейлона, латуни, резины NBR, алюминия 11S, виледона;
• установка только на горизонтальный трубопровод с пружиной внизу;
• фильтр для удаления из потока примесей и грязи размером от 50 мкм;
• класс фильтрации G2 по EN 779;
• стабильная работа в условиях температур окружающего воздуха -15.+60 °C;
• настройка выходных параметров с помощью регулировочного винта;
• срок службы при своевременном обслуживании и выполнении условий эксплуатации: 40 лет.

Применение

Регулятор давления Madas AG подходит для работы с природным, сжиженным газом, азотом и другими неагрессивными сухими газами. Выполняет функции регулятора соотношения газ: воздух 1:1, ноль-регулятора.

Рекомендуемые места размещения

Регулятор Madas AG25 пригоден для установки внутри помещений без взрывоопасных предметов и веществ, являющихся потенциальными источниками возгорания. Во избежание повреждения и риска утечек газа не может использоваться в местах, где окружающая среда агрессивно воздействует на материал конструкции и способна вызвать разрушения алюминия, стали, каучука.

Настройка

Настройка осуществляется с помощью регулировочного винта под контролем манометра. Давление перед регулятором должно превышать максимальное давление после регулятора. Обслуживание и замена деталей

Фильтр необходимо очищать или заменять на новый спустя месяц после начала эксплуатации и далее каждые 5 лет. Рабочая мембрана после 5-летнего использования заменяется на новую. Срок службы пружины – 20 лет, после чего требуется замена. После разборки-сборки конструкции необходимо повторно настроить параметры выходного давления.

Достоинства:

• стабильное давление газа в соответствии с настройкой;
• функции регулятора соотношения газ/воздух, ноль-регулятора;
• широкий диапазон регулирования;
• герметичная, коррозиестойкая конструкция;
• очистка потока от грубых частиц и примесей;
• рабочий ресурс 40 лет.

У нас можно купить регуляторы давления газа с различными диапазонами настройки пружины, типами и размерами соединений, комплектацией, для установок различной мощности и назначения.
