Описание

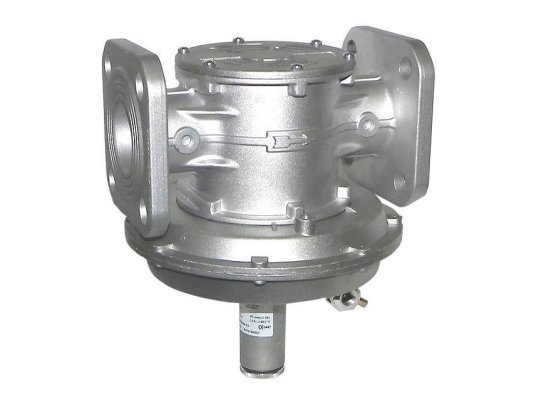

Регулятор давления газа Madas AG32 предназначен для поддержания давления после себя с учетом соотношения газ/воздух 1:1. Востребован при оснащении газовых промышленных горелок и котельного оборудования. Соответствует европейским стандартам безопасности, испытан и сертифицирован по EN 88-2. Характеризуется высоким уровнем герметичности, долговечной службой, простотой монтажа и настройки. Встраивается в системы с давлением в магистрали до 0,5 бар. Подходит только для горизонтальных трубопроводов.

Основные характеристики:

• рабочее давление газа на выходе из регулятора: 2-120 мбар;
• максимальное входное давление: 500 мбар;
• конструкция с фланцевыми соединениями, размер фланцев DN 32;
• максимальная пропускная способность: 300 нм 3/ч;
• фильтрация потока на входе в регулятор, очистка от примесей и механических загрязнений размером более 50 мкм;
• класс фильтрации G2 по EN 779;
• износостойкое исполнение, литой алюминиевый корпус;
• элементы конструкции и уплотнители из нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона, латуни, углеводородостойкой резины NBR, виледона;
• монтаж в горизонтальном положении, пружина внизу;
• допустимый температурный диапазон (внешняя среда): -15.+60 °C;
• настройка давления на горелку с помощью регулировочного винта;
• заявленный эксплуатационный ресурс: 40 лет при своевременном техобслуживании и замене деталей.

Применение

Регулятор давления Madas AG применяется для работы с природным газом по ГОСТ 5542-87 (неагрессивные сухие газы). Выполняет функции регулятора соотношения газ: воздух 1:1, ноль-регулятора. При использовании комплекта изменения соотношения смешивания компонентов газовоздушной смеси доступны другие диапазоны регулирования.

Установка

Регулятор Madas AG может размещаться внутри помещений, соответствующих требованиям к зоне 1 ГОСТ Р 51330.9-99 квалификации взрывоопасных объектов. Во избежание риска утечек газа не допущен к применению в условиях агрессивного воздействия внешней среды, способной разрушить сталь, алюминий, каучук.

Настройка

Настройка выполняется с помощью регулировочного винта. На выходе измеряется давление газа и воздуха. При использовании в качестве регулятора соотношения давлений газ/ воздух давление перед регулятором должно превышать максимальное давление после регулятора.

Ресурс службы и замена деталей

Замена регулятора в сборе осуществляется через 40 лет эксплуатации или раньше, при необходимости. Рабочая мембрана после 5-летнего использования должна быть заменена на новую. Фильтр подлежит очистке от грязи или замене по истечении 1 месяца с начала использования и далее каждые 5 лет. Пружина заменяется через 20 лет после ввода регулятора в эксплуатацию. После выполнения сервисных операций требуется повторно настроить выходное давление.

Достоинства:

• стабильное давление газа в соответствии с настройками;
• применение в качестве регулятора соотношения газ/воздух, ноль-регулятора;
• широкий диапазон регулирования выходного давления;
• конструкция из коррозиестойких материалов;
• углеводородостойкие уплотнения, отсутствие утечек;
• фильтрация потока от грубых механических частиц и примесей;
• эксплуатационный ресурс 40 лет.
