Описание

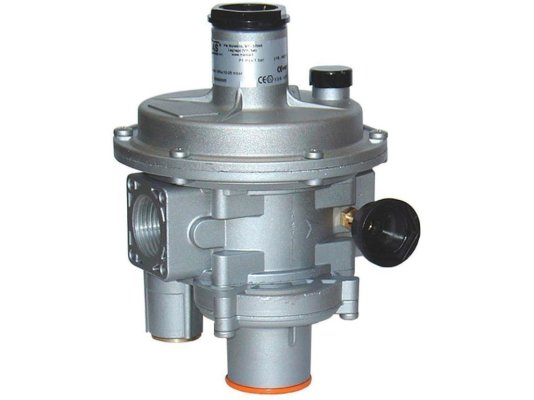

Регулятор давления газа Madas FB02Z 130 предназначен для оснащения бытовых и промышленных установок, функционирующих на инертных некоррозийных газах. Входит в линейку с фильтром и дополнительными устройствами безопасности. Понижает давление после себя с учетом настройки пружины. Поддерживает постоянный уровень давления независимо от перепадов в газовой магистрали. Рассчитан на максимальное входное давление 6 бар.
Регулятор версии «Стандарт» оснащен:
- входным газовым фильтром с фильтрующей способностью 50 микрон;
- предохранительно-запорным клапаном по превышению/ недостаточности выходного давления (или отсутствию давления);
- предохранительно-сбросным клапаном для выпуска небольшого объема газа при непродолжительном выходе давления за установленную границу;
- компенсационной мембраной для стабилизации давления;
- заменяемой пружиной регулировки выходного давления.
Виды газа
Регулятор давления используется для некоррозионных газов, включая метан, азот, сжиженный газ.
Основные характеристики:
- комбинированный регулятор серии «Стандарт» (диаметр седла 17 мм);
- максимальное входное давление: 6000 мбар;
- настройка исходящего давления в диапазоне: 90-170 мбар;
- регулирование давления с точностью: ±10%;
- пропускная способность: от 0,1 до 100 нм 3/ч;
- настройка ПЗК в пределах: 50-110 мбар/ 120-260 мбар;
- диапазон настройки давления срабатывания ПСК: 100-230 мбар;
- класс «А» герметичности по стандарту EN 88-2;
- быстродействие ПЗК (отсечка потока) 1 сек.;
- резьбовые отверстия Rp 1/2 для фиксации к трубе;
- линейное (прямое) соединение;
- минимальная/ максимальная температура окружающей среды: -40/ +60 °C;
- горизонтальное или вертикальное размещение;
- место установки: зона 1 или 2 взрывоопасности.
Конструктивные особенности
Регуляторы давления Madas FB выпускаются в корпусе с соединением: Z – линейным (прямое), R, F – угловым, M – U-образным. Конструкция изготовлена из материалов, устойчивых к перепадам температур, составу газов, коррозии: оцинкованной нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона, латуни ОТ-58, штампованного алюминия. Фильтрующий элемент выполнен из виледона, уплотнения – из NBR-каучука.
Размещение
Регулятор не подходит для работы в местах, где окружающая среда агрессивно воздействует на материалы конструкции и уплотнителей. При уличной эксплуатации не допускается попадание на корпус атмосферных осадков.
В помещениях с недостаточной вентиляцией необходимо предусмотреть отведение сбросной трубы наружу.
Достоинства:
- комбинированное устройство регулирования с защитными клапанами;
- встроенный фильтр на входе потока;
- постоянное давление с учетом настройки пружины;
- работа без утечек, герметичность класса «А»;
- широкий диапазон эксплуатационных температур;
- горизонтальное или вертикальное размещение;
- 2-летнияя гарантия завода.
Регуляторы давления газа Madas серии «Стандарт» выпускаются с обычной и усиленной мембраной, диапазоном выходного давления 10-900 мбар, максимальным расходом 100 нм 3/ч.
