Описание

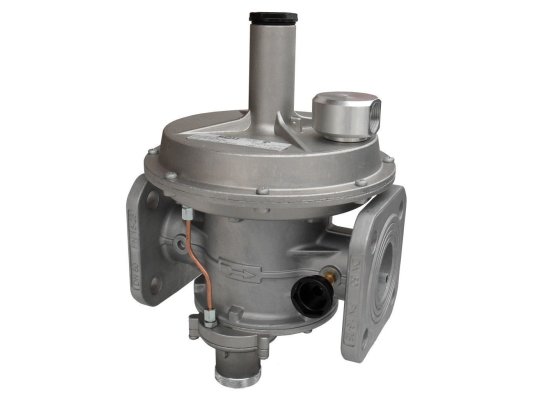

Регулятор давления газа Madas RB08Z 110 стабилизирует входное давление и поддерживает на заданном уровне при колебаниях давления в магистрали и/или изменениях расхода. Встраивается в промышленные системы редуцирования давления газа, технологические установки с давлением в распределительной сети до 6 бар. За счет комплектации защитными устройствами обеспечивает безопасную и долговечную службу газопотребляющего оборудования.
Особенности
Регулятор давления Madas RB08Z поставляется с защитными устройствами:
- предохранительным запорным клапаном (ПЗК), отсекающим поток газа при достижении установленных предельных значений по повышенному и пониженному давлению, а также при отсутствии давления;
- предохранительно-сбросным клапаном (ПСК), выпускающим избыточное давление газа при превышении выходного давления заданной величины.
Повторный пуск регулятора при срабатывании ПЗК осуществляется вручную после устранения причин, вызвавших перекрытие подачи газа.
Рабочая среда
Комбинированный регулятор прямого действия применим для любых газов, соответствующих ГОСТ 5542-87 (природный, сжиженный газ, азот, воздух, неагрессивные сухие газы). Для установок на биогазе регуляторы предоставляются по запросу.
Основные параметры:
- давление на входе: не более 6000 мбар;
- регулятор прямого действия комбинированной конструкции, класс «А» по EN 88-2;
- настройка выходного давления в диапазоне 13-22 мбар;
- класс точности регулятора: P2 (AC) = ±10%;
- настройка ПЗК по избыточному давлению: 15-110 мбар, по недостаточному давлению: 7-15 мбар;
- задание давления срабатывания ПСК в пределах: 15-77 мбар;
- точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
- минимальная пропускная способность: 0,1 нм 3/ч;
- срабатывание ПЗК (отсечка подачи газа) в течение 1 сек.;
- фланцы DN 65 для монтажа в систему;
- прямое (линейное) соединение;
- эксплуатация при температурах окружающей среды: -40.+60 °C;
- продолжительность службы регулятора: 40 лет;
- место установки: зоны 1 или 2 взрывоопасности по ГОСТ (помещения/ улица);
Обратите внимание!
Регулятор нельзя размещать в местах, где окружающая среда агрессивно воздействует на сталь, алюминий, каучук. При уличной эксплуатации необходимо обеспечить защиту от осадков, установив регулятор под навесом или другим приспособлением.
Ориентация в системе
Допускается горизонтальное и вертикальное размещение. Производитель рекомендует направлять пружину строго вверх, иначе (в других положениях) срок службы регулятора сокращается.
Достоинства:
- стабильные выходные параметры давления при скачках в системе;
- ПЗК для отсечки потока при чрезмерно высоком/ низком давлении;
- компенсация входного давления;
- быстрое срабатывание предохранительно-запорного клапана;
- конструкция, рассчитанная на эксплуатацию при низких температурах;
- установка на улице (под навесом) или в помещении;
- предохранительно-сбросной клапан, снижение нагрузки на трубопровод;
- вариативность монтажного положения;
- 2 года заводской гарантии.
Другие модели серии
Со склада и под заказ можно купить регуляторы давления газа Madas RB с разными диапазонами выходного давления и ПЗК, соединениями DN32–DN100, индикатором положения ПЗК, с ПСК / без него, встроенным шумоглушителем, версии «компакт» (RBС) и специальное исполнение для биогаза. С актуальным ассортиментом моделей вы можете ознакомиться .
