Описание

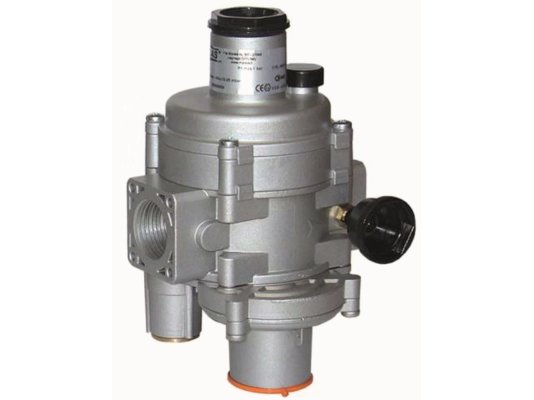

Регулятор давления газа Madas FBC02Z 120 используется в системах с небольшим расходом газа. Обеспечивает безопасное понижение высокого входного давления газа и стабильные выходные параметры при любом давлении в магистрали (до 6 бар). Преимуществом является широкая комплектация и морозостойкое исполнение. Модификация имеет уменьшенный размер седла и сниженную пропускную способность в сравнении с моделями «Стандарт».

Версии «КОМПАКТ» оснащаются устройствами:

• входным газовым фильтром со способностью очистки 50 микрон;
• предохранительно-запорным клапаном по избыточному/ недостаточному давлению;
• предохранительно-сбросным клапаном для выпуска небольшого объема газа при кратковременном превышении давления;
• заменяемой пружиной регулирования давления.

Применение

За счет универсальных параметров регулятор пригоден для бытовых и промышленных газовых установок с небольшим расходом, потребляющих метан, сжиженный газ и другие неагрессивные газы.

Основные характеристики:

• комбинированный регулятор серии «Компакт»;
• седло уменьшенного размера (диаметр 14 мм);
• максимальное входное давление: 6000 мбар;
• класс «А» герметичности по европейскому стандарту EN 88-2;
• пропускная способность: от 0,1 до 25 нм 3/ч;
• настройка давления на выходе из регулятора: 25-35 мбар;
• неравномерность регулирования исходящего давления: ±10%;
• настройка отсечного клапана в пределах: 10-30 мбар/ 20-90 мбар;
• срабатывание ПСК в диапазоне 28-95 мбар;
• реагирование на превышение/ недостаточность давления в течение 1 сек.;
• резьбовые отверстия Rp 1/2 для установки на трубопровод;
• прямое (линейное) соединение;
• температуры эксплуатации: -40.+60 °C;
• горизонтальное или вертикальное размещение в системе;
• требования к месту эксплуатации: зона 1 или 2 взрывоопасности по ГОСТ.

Регулятор давления газа не пригоден для использования в условиях агрессивной среды, разрущающей сталь, алюминий, каучук. При уличной эксплуатации следует установить регулятор под навес или другое приспособление, исключающее попадание дождя, снега и пр. Предусмотрена возможность отвода сбросной трубы от ПСК в атмосферу.

Достоинства:

• комбинированное устройство с защитными клапанами;
• встроенный фильтр для очистки потока;
• стабильное давление газа при изменяющемся давлении в магистрали;
• широкий диапазон рабочих температур;
• высокий уровень герметичности, класс «А»;
• установка в горизонтальном или вертикальном положении;
• 2-летнияя заводская гарантия.

Регуляторы давления газа Madas FBC доступны в модификациях: Z – прямое (линейное), R, F – угловое, M – U-образное соединение.
