Описание

Версия с усиленной мембраной

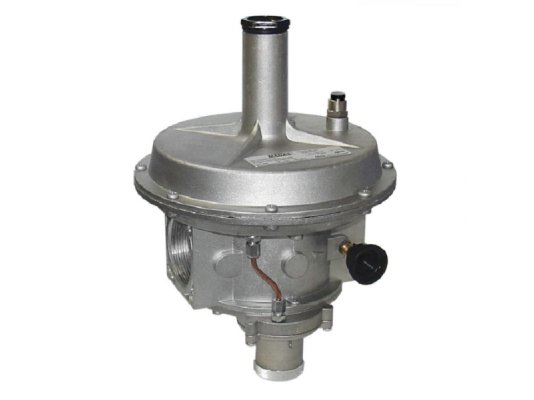

Регулятор давления Madas RB06Z R170 понижает давление до заданного значения и автоматически поддерживает стабильные выходные параметры для подачи потребителю. Функциональное устройство, благодаря встроенному запорному механизму, прекращает подачу газа в случае повышения или понижения давления газа за пределы допустимого уровня или нулевом давлении на входе. Регулируемым параметром является выходное давление, настраиваемое в пределах от 300 до 500 мбар. Максимальное давление в газопроводной магистрали – 6000 мбар.

Конструкция и особенности

• Комбинированная конструкция дополнительно оснащена устройствами защиты для безопасной эксплуатации газопотребляющих установок: предохранительно-запорным, предохранительно-сбросным клапанами.
• Комплектация включает ключи для настройки давления после регулятора и параметров срабатывания сбросного клапана. Проверить корректность заданных уставок позволяет манометр, подключаемый к измерительному штуцеру.
• В случае недопустимого повышения или понижения выходного давления автоматически срабатывает запорный механизм. Подача газа прекращается. Время закрытия – не более 1 секунды. Предусмотрен ручной запуск устройства, после устранения факторов, вызвавших запирание потока. Сбросной клапан срабатывает с точностью до ±5%, запорный – ±10%.
• Корпус и конструктивные элементы регулятора произведены из алюминия, латуни, нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, каучука NBR, что обеспечивает стойкость к износу, коррозии, составу газов. Версия снабжена усиленной мембраной.
• Регулятор размещается в вентилируемых помещениях или на улице. Для отведения выпущенного сбросным клапаном газа из плохо проветриваемых помещений требуется дополнительная труба. Предусмотрен выход G3/4 .
• Для фиксации регулятора в корпусе предусмотрены отверстия с внутренней резьбой Rp 1 1/2. Линейное соединение (литера «Z»). Расположение в системе – вертикально или горизонтально.
• Регулятор стабильно работает при температурах -40…+60 °С. Важно исключить воздействие агрессивной среды, способной разрушить материалы корпуса и деталей (алюминий, сталь, каучук).

Регулятор давления Madas RB06Z R170 сертифицирован по EN 88-2. Используется в промышленных, коммунально-бытовых системах газораспределения, узлах редуцирования газа, газорегуляторных пунктах.
