Описание

Версия с двойной мембраной

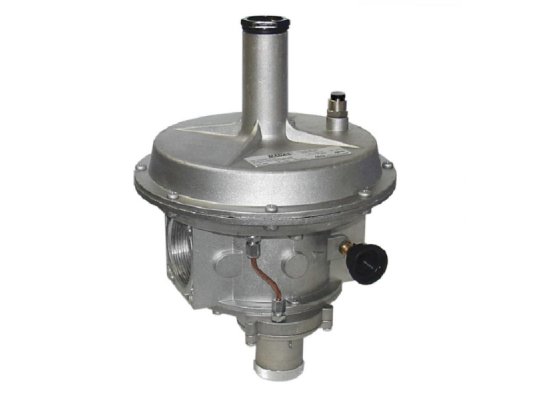

Регулятор давления Madas RB06Z R180 – комбинированное устройство редуцирования давления газа и автоматического поддержания стабильных выходных параметров в соответствии с настройками. Давление после регулятора не зависит от давления в магистрали и расхода потребителями. Встроенный запорный механизм обеспечивает перекрытие газопровода при повышении / понижении давления за пределы допустимого уровня или нулевом входном давлении. Особенностью модели является двойная рабочая мембрана. Регулятор сертифицирован по EN 88-2, соответствует требованиям ГОСТа.

Конструкция и особенности

• Корпус и детали регулятора давления произведены из алюминия, латуни, нержавеющей оцинкованной стали, стекловолокна, каучука NBR. Конструкция рассчитана на интенсивную эксплуатацию, не подвергается коррозии при контакте с рабочей средой, устойчива к износу.
• В состав входят устройства защиты для безопасной эксплуатации газового оборудования: предохранительно-запорный, предохранительно-сбросной клапаны.
• Настройка выходных параметров осуществляется винтом под контролем манометра, подключаемого к встроенному штуцеру.
• Запорный механизм в течение секунды автоматически запирает поток при повышении или понижении выходного давления до недопустимых значений, нулевом давлении на входе, прекращая подачу газа потребителю.
• Возобновление работы регулятора осуществляется вручную после устранения факторов, спровоцировавших срабатывание запорного устройства. Сбросной клапан срабатывает с точностью до ±5%, запорный – ±10%.
• Место установки регулятора – внутри или снаружи помещений. При недостаточном проветривании помещения необходимо вывести наружу трубу для отвода выпущенного сбросным клапаном газа. Конструкцией предусмотрен выход G3/4 .
• Допустимые температуры эксплуатации: -40…+60 °С. Нельзя размещать регулятор в условиях агрессивного воздействия внешней среды на сталь, алюминий, каучук.
• В корпусе предусмотрены резьбовые отверстия Rp 1 1/2 для крепления регулятора в систему. Возможна вертикальная и горизонтальная ориентация. Линейное соединение (литера «Z»).

Среда и место применения

Рабочей средой является метан, сжиженный газ, азот, неагрессивный сухой газ, по запросу – биогаз (требуется уточнение состава газа). Регулятор давления Madas RB06Z R180 применяется для промышленного, коммунально-бытового назначения, систем газораспределения, газоснабжения, узлов редуцирования газа.
