Описание

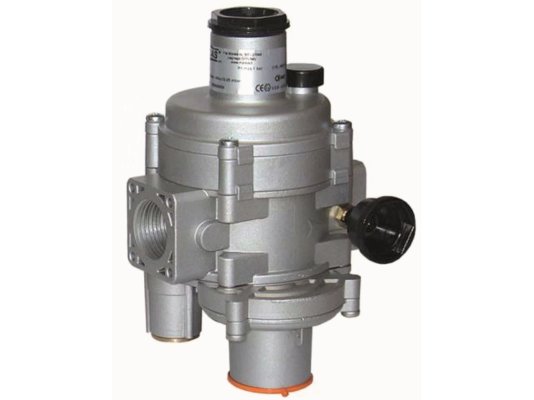

Регулятор давления газа Madas FBC02Z 130 используется для сборки газовых установок с небольшим расходом газа. Безопасно понижает высокое давление (до 6 бар) до установленного значения. Давление после регулятора остается постоянным при перепадах давления в магистрали. Регулятор входит в серию «Компакт» с фильтром и дополнительными защитным клапанами.
Регулятор версии «КОМПАКТ» оснащен:
- газовым фильтром на входе с глубиной очистки 50 микрон;
- предохранительно-запорным клапаном по превышению/ понижению давления;
- предохранительно-сбросным клапаном для стравливания небольшого количества газа при кратковременном выходе давления за установленную границу;
- заменяемой пружиной регулирования давления;
- компенсационной мембраной для стабилизации входного давления.
Применение
Благодаря универсальным характеристикам и высокому уровню герметичности регулятор может использоваться в составе бытового и промышленного газового оборудования с небольшим расходом. Рабочей средой является природный, сжиженный газ, азот, воздух и другие неагрессивные газы, соответствующие ГОСТ 5542-87.
Основные характеристики:
- комбинированный регулятор с фильтрующим элементом серии «Компакт»;
- уменьшенный размер седла (диаметр 14 мм);
- входное давление: не более 6000 мбар;
- герметичность конструкции класса «А» по европейскому стандарту EN 88-2;
- пропускная способность: от 0,1 до 25 нм 3/ч;
- рабочий диапазон: 35-120 мбар;
- неравномерность регулирования выходного давления: ±10%;
- настройка срабатывания ПЗК в пределах: 18-50 мбар/ 40-180 мбар;
- срабатывание ПСК в диапазоне 40-180 мбар;
- время закрытия запорного клапана 1 сек.;
- параметры присоединения: внутренняя резьба Rp 1/2;
- диапазон эксплуатационных температур: -40.+60 °C;
- горизонтальный или вертикальный вариант размещения в системе;
- установка в зонах 1 или 2 взрывоопасности по ГОСТ.
Регулятор давления газа нельзя использовать для установки в местах с агрессивным воздействием внешней среды, способной разрушить сталь, алюминий, каучук. При уличном размещении требуется исключить попадание на корпус осадков. Для помещений с плохой вентиляцией предусмотрена возможность отведения сбросной трубы от ПСК.
Достоинства:
- комбинированный регулятор с защитными клапанами;
- встроенный газовый фильтр на 50 мкм;
- стабильное выходное давление при изменении давлении на входе;
- широкий диапазон эксплуатационных температур;
- герметичная конструкция, работа без утечек;
- монтаж в горизонтальном или вертикальном положении;
- 2-летнияя гарантия завода.
Регуляторы давления газа Madas FBC доступны с соединениями: Z – прямое (линейное), R, F – угловое, M – U-образное.
