Описание

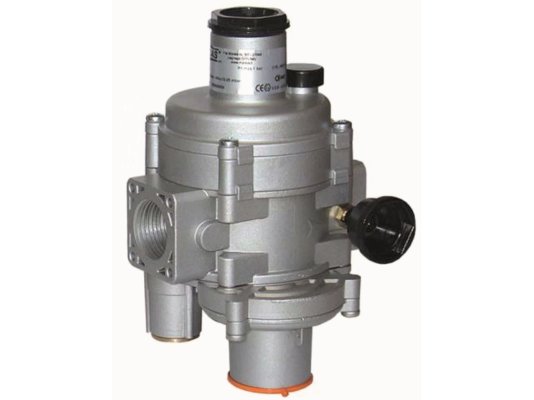

Регулятор давления газа Madas FBC03Z 110 за счет уменьшенного размера седла имеет сниженную пропускную способность в сравнении с моделями «Стандарт». Оптимален для систем с небольшим расходом газа. В состав комбинированной конструкции входят предохранительные клапаны, повышающие уровень безопасности газовой установки. Для дополнительной защиты регулятора и последующих устройств предусмотрен встроенный фильтр.
Регуляторы версии «КОМПАКТ» укомплектованы:
- предохранительно-запорным клапаном, срабатывающим при превышении/ недостаточности выходного давления отсечкой потока;
- предохранительно-сбросным клапаном, реагирующим на непродолжительное избыточное давление стравливанием небольшого количества газа;
- фильтрующим элементом со степенью очистки 50 микрон;
- заменяемой пружиной регулировки давления.
- Регуляторы давления газа Madas FBC поставляются с соединениями: Z – прямое (линейное), R, F – угловое, M – U-образное.
Применение
Регулятор давления Madas FBC служит для безопасного снижения входного давления газа и поддержания «после себя» на заданном уровне, независимо от изменения исходного давления и объема потребления. За счет универсальных характеристик регулятор подходит для оснащения бытовых и промышленных устройств низкого давления, работающих на природном, сжиженном газе и других неагрессивных газах по ГОСТ 5542-87.
Основные характеристики:
- комбинированная конструкция серии «Компакт»;
- уменьшенное седло (диаметр 14 мм);
- давление в газовой магистрали: не выше 6000 мбар;
- класс «А» герметичности по европейским нормам EN 88-2;
- пропускная способность: от 0,1 до 25 нм 3/ч;
- настройка рабочего давления в пределах 10-30 мбар;
- неравномерность регулирования исходящего давления: ±10%;
- настройка отсечного клапана в пределах 10-30 мбар/ 12-70 мбар;
- регулировка давления сбросного клапана в диапазоне 11-85 мбар;
- отсечка потока при срабатывании ПЗК 1 сек.;
- отверстия с резьбой Rp 3/4 для фиксации к трубопроводу;
- прямое (линейное) соединение;
- рабочая температура (окружающая среда): -40.+60 °C.
Особенности монтажа
Допускается монтаж на горизонтальный или вертикальный трубопровод. Место размещения: зона 1 или 2 взрывоопасности по ГОСТ.
Регулятор давления газа не подходит для установки в местах с агрессивной средой, разрушающей сталь, алюминий, каучук. При уличном размещении важно защитить корпус от атмосферных осадков и обледенения. В помещениях, где отсутствует достаточная вентиляция, необходимо вывести трубу от ПСК наружу.
Достоинства:
- комбинированное устройство с фильтром и защитными клапанами;
- стабильное выходное давление газа независимо от давления в магистрали;
- широкий диапазон эксплуатационных температур;
- высокий уровень герметичности, класс «А»;
- горизонтальная и вертикальная установка;
- 2-летний срок гарантии.
Обслуживание и замена деталей
Для долговечной службы регулятора необходимо своевременно промывать / заменять фильтр и выполнять замену основных деталей. Сроки проведения сервисных операций:
- промывка/ замена фильтра (фильтрующего элемента) – через месяц с начала работы и далее каждые 5 лет;
- проверка давления на выходе, пределов срабатывания ПЗК, ПСК – 1 раз в 6 месяцев;
- замена мембран регулятора и ПЗК – каждые 5 лет;
- замена пружин: через 20 лет.
Общий срок службы: 40 лет при соблюдении рекомендаций по монтажу и эксплуатации.
