Описание

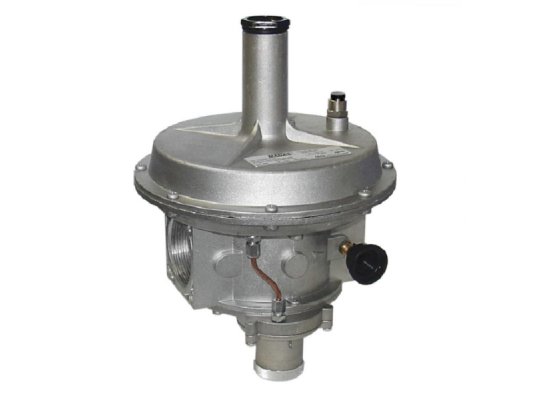

Регулятор давления газа Madas RB07Z R150 служит для стабилизации и поддержания давления на заданном уровне независимо от давления во входящей магистрали. Встраивается в промышленные системы редуцирования давления газа с давлением в сети до 6 бар. Оснащен дополнительными защитными устройствами для повышения безопасности эксплуатации газопотребляющего оборудования.

Особенности

В состав регулятора давления входят:

предохранительный запорный клапан (ПЗК), отсекающий поток газа при избыточном/ недостаточном давлении (или отсутствии давления);

предохранительно-сбросной клапан (ПСК) для выпуска избыточного количества газа.

После закрытия ПЗК запуск регулятора осуществляется после устранения причин, повлекших срабатывание предохранительного устройства.

Рабочая среда

Комбинированный регулятор давления предназначен для работы с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными газами, соответствующими ГОСТ 5542-87. По отдельному запросу доступна модификация для биогаза (предварительно уточняется состав).

Основные параметры:

• давление на входе в регулятор: не более 6000 мбар;
• настройка выходного давления в диапазоне 85-180 мбар;
• настройка ПЗК: 35-110 мбар/ 100-260 мбар;
• срабатывание предохранительно-сбросного клапана в пределах: 98-260 мбар;
• класс «А» герметичности конструкции по нормативу EN 88-2;
• минимальная пропускная способность: 0,1 нм 3/ч;
• время закрытия ПЗК: 1 сек.;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• отверстия с внутренней резьбой Rp 2 для установки в систему;
• прямое (линейное) соединение;
• допустимые эксплуатационные температуры: -40.+60 °C;
• контроль выходного давления и пределов ПЗК, ПСК через каждые полгода;
• замена мембраны регулятора, мембраны ПЗК – через 5 лет, пружин – через 20 лет;
• ресурс эксплуатации регулятора: 40 лет.

Комплектующие и материалы

Регулятор давления газа произведен из латуни ОТ-58, алюминия 11S, штампованного алюминия, стекловолокна с 30% нейлона, оцинкованной нержавеющей стали. Материал уплотнений – газонепроницаемый NBR-каучук.

В состав комбинированного устройства входят клапаны ПЗК, ПСК, компенсационная, рабочая и предохранительная мембраны, пружины регулировки давления и параметров срабатывания защитных устройств, винты настройки, штуцер для манометра и другие элементы конструкции. Опционально можно установить индикатор положения ПЗК.

Требования к месту установки

Регулятор давления газа может устанавливаться в зонах 1 или 2 взрывоопасности по ГОСТ в помещениях и на улице, при условии защиты от атмосферных осадков, обледенения, конденсации. Не пригоден для эксплуатации в местах с агрессивной средой, способной разрушить сталь, алюминий, каучук.

Монтаж

Допускается установка регулятора на горизонтальный и вертикальный трубопровод. Рекомендуется направлять пружину вверх, в противном случае срок службы регулятора сокращается.

Для правильной сборки на корпус нанесена стрелка, указывающая ход потока. Выходные параметры давления и пределы срабатывания клапанов задаются с применением манометра. После сборки проверяется герметичность соединений.

Область применения

Регулятор давления Madas RB востребован для оснащения газорегуляторных пунктов, станций газораспределения, узлов редуцирования давления и других газовых установок.

Достоинства:

• точное, стабильное регулирование;
• встроенный ПЗК для перекрытия потока при высоком/ низком давлении;
• быстрое срабатывание предохранительно-запорного клапана;
• конструкция, адаптированная для эксплуатации при температурах до -40 °C;
• оснащение предохранительно-сбросным клапаном;
• вариативность монтажной ориентации;
• 2 года гарантии.

Другие модели серии RB

Со склада и под заказ можно купить регуляторы давления газа Madas RB с фланцевыми и резьбовыми соединениями, различными диапазонами выходного давления и комплектацией, модификации для биогаза. Обращайтесь, чтобы узнать подробности.
