Описание

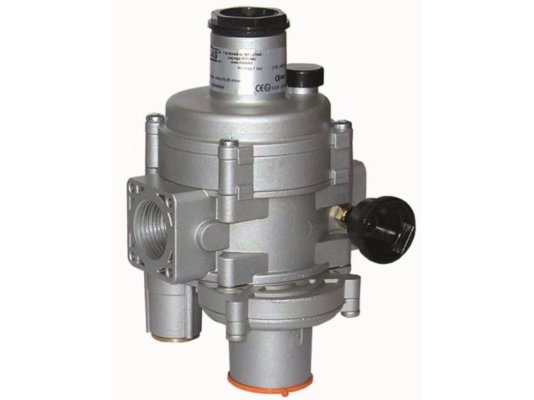

Регулятор давления газа Madas FBC03Z 130 безопасно снижает высокое входное давление (до 6 бар) до установленного значения и поддерживает на заданном уровне. Входит в линейку «Компакт» с уменьшенным размером седла и сниженной пропускной способностью. Используется для сборки газового оборудования с небольшим расходом газа. Оснащен фильтром и клапанами безопасности.

Регулятор версии «КОМПАКТ» поставляется со встроенными устройствами:

• предохранительно-запорным клапаном (ПЗК), перекрывающим поток газа при избыточном или недостаточном давлении (или отсутствии давления);
• предохранительно-сбросным клапаном (ПСК) для сброса излишнего количества газа при кратковременном превышении давления установленной величины;
• газовым фильтром на входе с глубиной очистки 50 микрон.
• Применение
• Регулятор подходит для сборки бытового и промышленного газового оборудования с небольшим расходом. Рабочая среда: неагрессивные газы, отвечающие требованиям ГОСТ 5542-87.

Основные характеристики:

• комбинированный регулятор с фильтром;
• уменьшенный диаметр седла (14 мм), линейка «Компакт»;
• давление на входе в регулятор: не более 6000 мбар;
• расход газа: от 0,1 до 25 нм 3/ч;
• регулирование давления в диапазоне: 35-120 мбар, отклонение ±10%;
• настройка давления срабатывания отсечного клапана: 18-50 мбар/ 40-180 мбар;
• срабатывание ПСК в пределах: 40-180 мбар;
• время закрытия ПЗК 1 сек.;
• герметичность конструкции класса «А» по EN 88-2;
• линейное присоединение. внутренняя резьба Rp 3/4;
• допустимые эксплуатационные температуры: -40.+60 °C;
• установка на горизонтальный или вертикальный трубопровод;
• размещение в зонах 1 или 2 взрывоопасности по ГОСТ.

Регулятор давления газа не подходит для эксплуатации в местах, где внешняя среда агрессивно воздействует на материал корпуса и конструктивных элементов. При уличном размещении необходимо защитить устройство от попадания осадков. В недостаточно вентилируемых помещениях сбросная труба от ПСК выводится наружу.

Достоинства:

• комбинированный регулятор с предохранительными клапанами;
• встроенный фильтр газа на 50 мкм;
• стабильное выходное давление при скачках давления в сети;
• адаптация к низким эксплуатационным температурам;
• компенсация входного давления;
• высокий класс герметичности конструкции, работа без утечек;
• установка в горизонтальном или вертикальном положении;
• внушительный ресурс службы и 2-летняя гарантия завода.

Регуляторы давления газа Madas FBC доступны с разными размерами соединительных отверстий: DN 15 (1/2”)–DN 25 (1”) и типом соединения: Z – прямое (линейное), R, F – угловое, M – U-образное.
