Описание

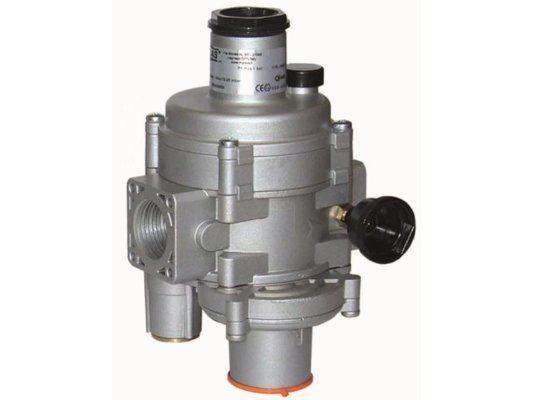

Регулятор давления газа Madas FBC04Z 140 служит для безопасного понижения и поддержания стабильных выходных параметров давления с учетом настройки регулирующей пружины. Встраивается в системы теплоснабжения с небольшим объемом потребления газа. Особенностью является комбинированная конструкция (линейка «Компакт») с уменьшенным седлом, встроенным фильтром и дополнительными защитными клапанами, адаптированная к низкотемпературной эксплуатации.

Регулятор серии «КОМПАКТ» укомплектован:

• предохранительно-запорным клапаном (ПЗК), срабатывающим при аварийном повышении или понижении давления (или отсутствии давления) перекрытием трубопровода;
• предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления при кратковременном превышении давления установленного значения;
• газовым фильтром с фильтрующим элементом из виледона и степенью очистки 50 микрон;
• заменяемой регулируемой пружиной, предварительно сжатой под определенный диапазон давления;
• компенсационной мембраной для стабилизации входного давления.

Рабочая среда

Регулятор давления Madas FBC рассчитан на работу с метаном, сжиженным газом, азотом, воздухом и другой неагрессивной газообразной средой (сухие газы), соответствующей ГОСТ 5542-87.

Основные параметры:

• комбинированный регулятор с уменьшенным размером седла (диаметр 14 мм);
• диапазон настройки регулирующей пружины: 110-200 мбар;
• допустимое отклонение точности регулирования ±10%;
• максимальное давление перед регулятором: 6000 мбар;
• отсутствие утечек, класс «А» по EN 88-2;
• минимальная/ максимальная пропускная способность: 0,1 / 25 нм 3/ч;
• настройка давления запорного клапана в диапазоне: 50-110 мбар/ 120-260 мбар;
• диапазон настройки давления срабатывания ПСК: 120-260 мбар;
• перекрытие потока в течение 1 сек.;
• обслуживаемый (заменяемый) фильтр класса G 2 согласно EN 779;
• уплотнения из газонепроницаемого NBR-каучука;
• резьбовые отверстия Rp 1 для быстрой и надежной фиксации в систему;
• эксплуатационный ресурс: 40 лет при соблюдении рекомендаций производителя.

Материалы конструкции

Регулятор давления газа собран в алюминиевом корпусе. Пружины, мембраны и другие элементы конструкции произведены из материалов, стойких к износу, составу газов, коррозии, перепадам температур: оцинкованной нержавеющей стали, штампованного алюминия, алюминия 11S, латуни ОТ-58, стекловолокна с 30% нейлона. Материал фильтрующей вставки – виледон, уплотнений – NBR-каучук.

Особенности установки и эксплуатации

Регулятор подходит для установки в помещениях и на открытом воздухе, рассчитан на внешние температуры: -40.+60 °C. Место размещения: зоны 1 или 2 взрывоопасности по ГОСТ. При эксплуатации на улице следует защитить корпус от воздействия осадков.

Конструкция не рассчитана на установку в местах с агрессивной внешней средой, способной разрушить сталь, алюминий каучук. В помещениях с плохой вентиляцией сбросную трубу рекомендуется выводить наружу. Ориентация при монтаже: горизонтальная или вертикальная. Стрелка на корпусе должна совпадать с ходом потока.

Достоинства:

• комбинированное устройство регулирования и безопасности;
• постоянное давление на выходе из регулятора;
• компенсационная мембрана для стабилизации давления;
• встроенный газовый фильтр на входе потока;
• быстрое отсечение потока предохранительно-запорным клапаном;
• морозостойкость, применение в большинстве климатических зон;
• вариативность монтажной ориентации;
• 2 года гарантии производителя.

Регуляторы давления газа Madas серии «Компакт» FBC имеют соединения: Z – прямое (линейное), R, F – угловое, M – U-образное (в зависимости от модификации).
