Описание

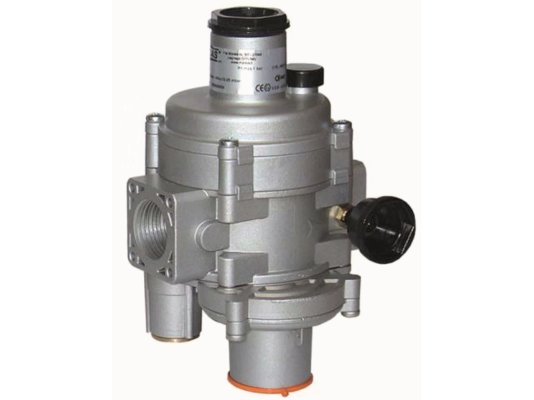

Регулятор давления газа Madas FBC04Z 130 используется в бытовых и промышленных системах с небольшим потреблением газа. Снижает входное давление до установленной величины и поддерживает на постоянном уровне независимо от входного давления и/ или расхода. Входит в линейку комбинированных регуляторов «Компакт» с уменьшенным седлом и пониженной пропускной способностью. Оснащен фильтром и защитными клапанами для повышения уровня безопасности.

Регулятор версии «КОМПАКТ» оснащен:

• предохранительно-запорным клапаном (ПЗК), отсекающим поток газа к потребителю при избыточном или недостаточном давлении (или отсутствии давления);
• предохранительно-сбросным клапаном (ПСК) для стравливания излишнего количества газа при превышении давления заданной величины;
• газовым фильтром степенью очистки 50 микрон.
• Сфера применения и виды газа
• Регулятор предназначен для оснащения бытового и промышленного газового оборудования с небольшим расходом. Рабочей средой является природный, сжиженный и другие некоррозионные сухие газы, отвечающие требованиям ГОСТ 5542-87.

Основные характеристики:

• комбинированный регулятор «Компакт»;
• уменьшенный диаметр седла (14 мм);
• максимальное давление перед регулятором: 6000 мбар;
• регулирование выходного давления в диапазоне: 35-120 мбар;
• точность регулирования ±10%;
• настройка давления срабатывания ПЗК: 18-50 мбар/ 40-180 мбар;
• срабатывание ПСК в пределах: 40-180 мбар;
• перекрытия газа при срабатывании ПЗК в течение 1 сек.;
• герметичность конструкции класса «А» по EN 88-2;
• расход газа: от 0,1 до 25 нм 3/ч;
• прямое (линейное) соединение, внутренняя резьба Rp 1;
• эксплуатация при температурах окружающего воздуха: -40.+60 °C;
• горизонтальное или вертикальное размещение;
• место установки: зоны 1 или 2 взрывоопасности по ГОСТ.

Регулятор Madas FBC нельзя устанавливать в местах с агрессивной внешней средой, разрушающей материалы корпуса и конструктивных элементов. При уличном размещении следует предотвратить попадание на корпус атмосферных осадков. В помещениях с плохой вентиляцией необходимо отвести стравленный газ наружу.

Обслуживание регулятора

Для долговечной службы регулятора давления регулярно проводятся сервисные операции:

• промывка/ замена фильтрующей вставки – через месяц после начала работы и далее каждые 5 лет;
• проверка выходного давления, пределов срабатывания ПЗК, ПСК – 2 раза в год;
• замена мембран регулятора и предохранительно-запорного клапана – каждые 5 лет;
• замена пружин: через 20 лет.

Ресурс эксплуатации регулятора: 40 лет при соблюдении рекомендаций производителя.

Достоинства:

• комбинированный регулятор с защитными клапанами;
• встроенный фильтр на 50 мкм;
• компенсация входного давления;
• постоянное выходное давление при скачках давления в сети;
• адаптация к низким эксплуатационным температурам;
• герметичная конструкция, работа без утечек;
• горизонтальный или вертикальный монтаж;
• 40-летняя служба, 2 года гарантийного обслуживания.

Регуляторы давления газа Madas FBC «Компакт» доступны с соединениями: Z – прямое (линейное), R, F – угловое, M – U-образное диаметром DN 15 (1/2”)–DN 25 (1”).
