Описание

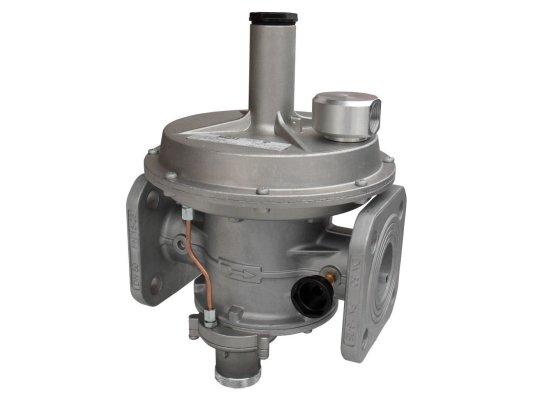

Регулятор давления газа Madas RG/2MB DN32 FL, арт: RB32Z R150 используется для снижения высокого входного давления до установленной величины и поддержания постоянного значения при изменениях давления в магистрали и/или расхода. Компенсированный затвор способствует высокой точности регулирования, в том числе при сильных и внезапных изменениях давления в магистрали.

Особенности комплектации

Регулятор давления Madas RB32Z оснащен защитными устройствами для повышения уровня безопасности и снижения нагрузки на систему:

предохранительным запорным клапаном (ПЗК), отсекающим подачу газа при избыточном или недостаточном давлении (или отсутствии давления);

предохранительно-сбросным клапаном (ПСК) для выпуска газа через сбросное отверстие.

В случае закрытия ПЗК повторный запуск регулятора осуществляется в ручном режиме после устранения причин, которые повлекли срабатывание запорного устройства.

В помещениях с низкой вентиляцией следует предусмотреть отвод газа, выпущенного сбросным клапаном, на улицу.

Виды газа

Комбинированный регулятор давления рассчитан на работу с метаном, сжиженным газом, азотом, воздухом и другими неагрессивными газами, соответствующими ГОСТ 5542-87. По отдельному запросу доступна версия для биогаза (после уточнения состава).

Основные параметры:

• комбинированное устройство прямого действия;
• давление на входе в регулятор: не более 6000 мбар;
• минимальная пропускная способность: 0,1 нм 3/ч;
• класс «А» герметичности конструкции по нормативу EN 88-2;
• настройка давления на выходе из регулятора в диапазоне 85-180 мбар;
• настройка ПЗК: 35-110 мбар/ 100-260 мбар;
• диапазон срабатывания ПСК: 98-260 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• быстродействие ПЗК (запирание потока): 1 сек.;
• монтаж в систему с помощью фланцев DN 32;
• прямое (линейное) соединение;
• допустимые эксплуатационные температуры: -40.+60 °C;
• периодичность ТО (проверка давления и пределов ПЗК, ПСК): 1 раз в 6 мес.;
• детали, требующие периодической (раз в 5 или 20 лет) замены: мембрана регулятора, мембрана ПЗК, пружины;
• ресурс эксплуатации регулятора: 40 лет.

Требования к месту установки

Регулятор давления газа устанавливается в зонах 1 или 2 взрывоопасности по ГОСТ. Подходит для размещения внутри и снаружи помещений. При уличной эксплуатации необходимо исключить попадание атмосферных осадков на корпус. Конструкция не пригодна для применения в местах с агрессивной внешней средой, действующей разрушающе на сталь, алюминий, каучук.

Установка в систему

Допускается монтаж регулятора давления газа на горизонтальный и вертикальный трубопровод. Рекомендуется направлять пружину вертикально вверх, в других положениях срок службы регулятора сокращается. Для правильной сборки на корпус нанесена стрелка, указывающая ход потока.

Сфера применения

Регулятор давления Madas RB применяется на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования высокого давления и других газовых установках.

Достоинства:

• точное, стабильное регулирование с учетом настройки пружины;
• предохранительно-запорный клапан, повышение уровня безопасности;
• компенсация входного давления;
• конструкция, адаптированная для суровых условий эксплуатации;
• встроенный предохранительно-сбросной клапан;
• вариативность монтажного положения;
• 2 года гарантийного обслуживания.

Другие модели серии RB

Со склада и под заказ можно купить регуляторы давления газа Madas RB с фланцевыми и резьбовыми соединениями, различными диапазонами давления, обычной или усиленной мембраной, индикатором положения ПЗК, с ПСК / без ПСК, шумоглушителем, специальные версии для биогаза.
