Описание

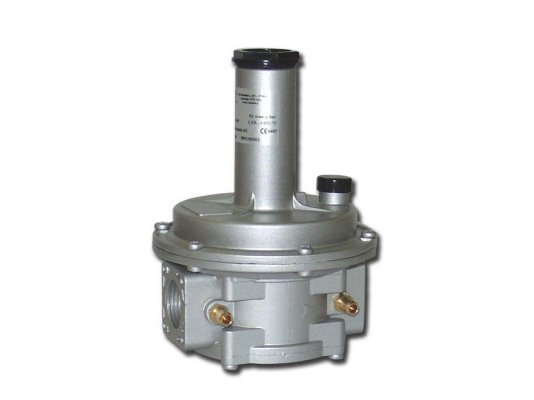

Регулятор давления газа Madas FC03 020 входит в состав системы автоматического управления подачей газа на горение. Стабилизирует и поддерживает давление газа на необходимом уровне в соответствии с настройками рабочей пружины. Эта модель позволяет устанавливать давление подачи газа на горелку в диапазоне 18-40 мбар.

Конструкция регулятора

Регулятор оснащен алюминиевым корпусом с резьбовыми отверстиями для интеграции в систему. Детали и уплотнения изготовлены из материалов, стойких к составу газообразной среды, низким температурам, износу, механическим воздействиям (алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, NBR-каучук, стекловолокно с 30% нейлона). Газ на входе в регулятор проходит через фильтр с фильтрующим элементом из виледона.

Основные элементы регулятора: рабочая пружина, предохранительная, компенсационная и рабочая мембраны, газовый фильтр, регулировочный винт. Для герметичного соединения предусмотрены резьбовые отверстия.

Регулятор оснащен регулирующей пружиной, понижающей давление газа до фиксированного значения. Газ подается на горелку под стабильным давлением. Настройка пружины осуществляется под контролем манометра, для подключения которого на корпусе предусмотрен штуцер.

Рабочая среда

Регулятор давления рассчитан на использование в промышленных системах, функционирующих на природном, сжиженном газе, азоте, воздухе и других нейтральных сухих газах.

Основные параметры и особенности:

• диапазон настройки пружины: 18-40 мбар;
• максимальное давление газа в подающей магистрали: 1000 мбар;
• фильтр на входе степенью очистки 50 мкм, класс фильтрации G2 (по EN 779);
• присоединение с помощью резьбы, отверстие Rp 3/4;
• минимальный расход газа: 0,1 м 3/час;
• класс герметичности: А;
• температуры эксплуатации (внешняя среда): -40.+60 °C;
• максимальная поверхностная температура: +60 °C.

Установка в систему

Регулятор давления может присоединяться к горизонтальному и вертикальному газопроводу. Фиксируется перед горелкой. Размещается в помещениях 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99. Из-за высокого риска разрушения материалов конструктивных частей регулятора запрещена эксплуатация в местах с агрессивной внешней средой.

Достоинства:

• поддержание стабильных параметров давления на выходе;
• комплектация фильтром;
• быстрое и герметичное соединение на резьбу;
• морозостойкое исполнение.

В каталоге доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Возможны модификации для биогаза или попутного нефтяного газа (по запросу).
