Описание

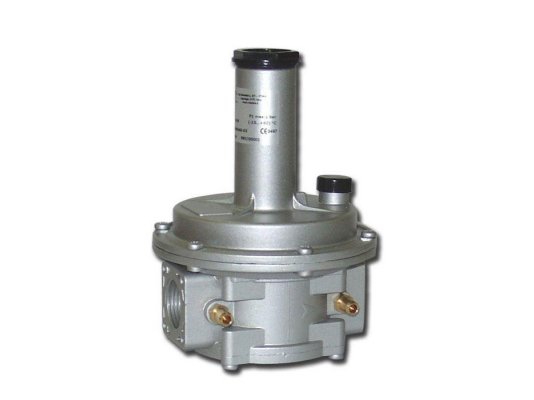

Регулятор давления газа Madas FC03 030 подходит для промышленных установок с давлением в магистрали до 1 бар. Используется для автоматического регулирования давления подачи газа на горелку. Независимо от изменений давления в газораспределительной сети понижает давление до необходимого уровня и поддерживает с учетом настройки пружины. Модификация с резьбовыми отверстиями для герметичного соединения с газопроводом.

Конструкция регулятора

Регулятор собран в корпусе из сплава алюминия. Внутри размещены пружина, предохранительная, компенсационная и рабочая мембраны. На входе потока установлен газовый фильтр, удаляющий посторонние примеси. На корпусе предусмотрен штуцер для подключения прибора контроля давления. Для герметичного соединения предусмотрены резьбовые отверстия.

Детали и уплотнения произведены из коррозиестойких материалов, рассчитанных на контакт с газообразной средой, низкие температуры эксплуатации (алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, NBR-каучук, стекловолокно с 30% нейлона). Фильтрующий элемент изготовлен из виледона.

Задание параметров давления осуществляется путем настройки пружины под контролем манометра.

Рабочая среда

Регулятор давления используется в промышленных установках, функционирующих на природном, сжиженном газе, азоте, воздухе и других нейтральных сухих газах.

Основные параметры и особенности:

• диапазон настройки пружины: 40-110 мбар;
• максимальное давление газа на входе в регулятор: 1000 мбар;
• фильтр со способностью очистки 50 мкм, класс фильтрации G2 (по EN 779);
• присоединение с помощью резьбы, отверстие Rp 3/4;
• минимальный расход газа: 0,1 м 3/час;
• класс герметичности: А;
• эксплуатационные температуры: -40.+60 °C;
• максимальная поверхностная температура: +60 °C.

Установка в систему

Регулятор давления может присоединяться к горизонтальному и вертикальному газопроводу. Фиксируется перед горелкой. Размещается в помещениях 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99. Из-за высокого риска разрушения материалов конструктивных частей регулятора запрещена эксплуатация в местах с агрессивной внешней средой.

Достоинства:

• стабильные характеристики давления после регулятора;
• комплектация газовым фильтром;
• быстрое и герметичное присоединение на резьбу;
• широкий диапазон эксплуатационных температур.

В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Под заказ доступны модификации для биогаза или попутного нефтяного газа.
