Описание

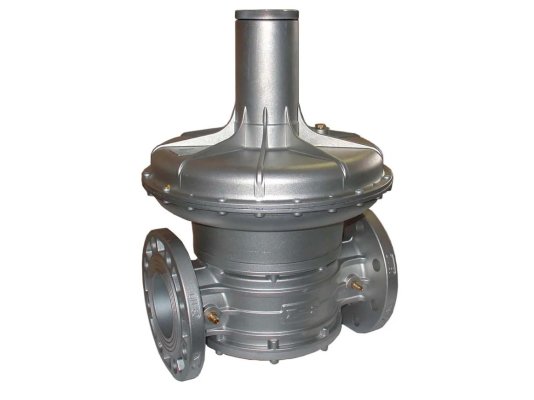

Регулятор давления газа Madas FC08 010 входит в состав газовой промышленной установки с давлением магистрального газа не более 1 бар. Является частью системы автоматического управления подачей газа на горение. Стабилизирует и поддерживает давление перед горелкой независимо от скачков давления в газораспределительной сети. Монтаж в систему осуществляется с помощью фланцев.
Основные параметры:
- диапазон настройки пружины: 7-18 мбар;
- входное давление газа: до 1000 мбар;
- интегрированный входной фильтр на 50 мкм, класс фильтрации G2 (по EN 779);
- фланцевое присоединение, DN 65;
- минимальный расход газа: 0,1 м 3/час;
- класс герметичности: А;
- эксплуатация при внешних температурах: -40.+60 °C;
- допустимая температура на поверхности корпуса: не выше +60 °C;
- заявленный срок службы: 40 лет.
Особенности регуляторов линейки FC
Регулятор собран в корпусе из сплава алюминия, оснащен рабочими узлами и уплотнениями из алюминия, латуни, нержавеющей стали марки 430 F, оцинкованной нержавеющей стали, NBR-каучука, стекловолокна с 30% нейлона, виледона.
Конструкция рассчитана на промышленную интенсивную эксплуатацию, характеризуется стойкостью к составу газов, механическим, температурным воздействиям, износу, коррозии. Основные элементы регулятора: корпус, входной фильтр, пружина регулировки выходного давления, регулировочный винт, предохранительная, компенсационная и рабочая мембраны, уплотнения, штуцеры. Присоединение регулятора к газопроводу осуществляется с помощью фланцев.
Применение
Регулятор давления газа Madas FC служит для оснащения промышленных систем, функционирующих на метане, бытовом газе, сжиженном газе, воздухе, азоте и других нейтральных сухих газах. Другие варианты применений – по запросу.
Монтаж
Регулятор давления может встраиваться в систему в горизонтальной и вертикальной ориентации. Размещается перед горелкой. Устанавливается внутри помещений 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99.
Обратите внимание! Запрещается использовать регулятор в условиях агрессивного воздействия окружающей среды, способной вызвать разрушение алюминия, стали, каучука.
Достоинства:
- поддержание стабильного давления с учетом настройки;
- очистка потока встроенным фильтром;
- широкий диапазон эксплуатационных температур;
- горизонтальный/ вертикальный монтаж;
- надежная служба в течение 40 лет.
В разделе «Регуляторы давления газа» представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с фланцевыми DN25-DN100 и резьбовыми соединениями DN15-DN50, с различными диапазонами настройки пружины, модели с усиленной мембраной. Под заказ доступны версии для биогаза или попутного нефтяного газа.
