Описание

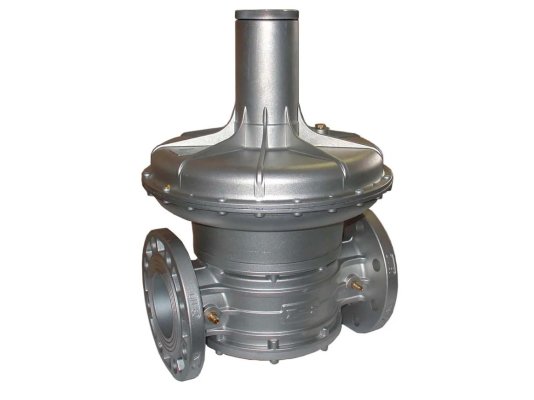

Регулятор давления газа Madas FC08 020 входит в линейку промышленных регуляторов с интегрированным фильтром. Применяется для понижения и поддержания стабильного давления после себя для подачи на газовую горелку. Рассчитан на давление в газораспределительной сети до 1 бар. Характеризуется коррозиестойкой конструкцией, точными, стабильными выходными параметрами давления, вариативностью монтажа. Подходит для низкотемпературной эксплуатации.
Основные рабочие и эксплуатационные характеристики:
- рабочая пружина с диапазоном настройки давления 13-27 мбар;
- смонтированный на входе фильтр, степень фильтрации 50 мкм, класс G2 по EN 779;
- фланцевое присоединение DN 65;
- минимальный расход газа: 0,1 м 3/час;
- класс герметичности: А;
- эксплуатационные температуры (внешняя среда): -40.+60 °C;
- давление газа перед регулятором: не более 1000 мбар;
- поверхностная температура: максимум +60 °C;
- заявленный производителем срок службы: 40 лет при условии своевременной замены фильтра, рабочей мембраны и пружины.
Применение
Регулятор давления подходит для установок, использующих природный, бытовой, сжиженный газ, азот, воздух, другие нейтральные газы (только сухой газ). Модификации для биогаза и попутного нефтяного газа поставляются по запросу.
Регулятор обеспечивает стабильное давление после себя независимо от изменений давления в распределительной сети.
Устройство и особенности
- Регулятор давления Madas собран в надежном корпусе из алюминия. Основные элементы конструкции: фильтр, пружина регулирования выходного давления, предохранительная, компенсационная и рабочая мембраны, регулировочный винт, уплотнения, измерительные штуцеры. Крепление на трубопровод осуществляется с помощью фланцев.
- Рабочие узлы и уплотнения изготовлены из нержавеющей стали марки 430, нержавеющей оцинкованной стали, латуни, сплава алюминия, стекловолокна с 30% нейлона, виледона, бутадиен-нитрильного каучука. Материалы устойчивы к составу углеводородов, износу, температурным воздействиям.
- Давление на выходе из регулятора задается с помощью пружины и ограничивается рабочим диапазоном. Для корректной настройки исходящих параметров потребуется манометр.
Монтаж и место установки
Допускается крепление регулятора давления газа на горизонтальном и вертикальном трубопроводе. Устройство размещается непосредственно перед горелкой. Помещение котельной должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Не допускается эксплуатация регулятора в условиях агрессивной среды, способной разрушить материалы конструкции: алюминий, сталь, каучук.
Достоинства:
- поддержание заданных параметров давления;
- интегрированный фильтр, защита мембраны и уплотнений от износа;
- широкий диапазон рабочих температур;
- горизонтальный/ вертикальный монтаж;
- большой рабочий ресурс.
Перед тем как купить регуляторы давления газа следует учесть максимальное давление газа в распределительной сети, необходимый уровень давления в начале горелочного устройства для оптимального расхода.
