Описание

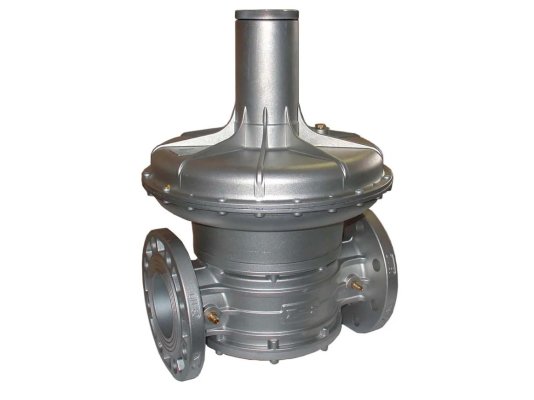

Регулятор давления газа Madas FC09 020 входит в состав промышленных газовых установок с давлением магистрального газа до 1 бар. Является частью системы автоматического управления работой горелки. Обеспечивает стабильные параметры давления независимо от изменений давления в распределительной сети. Монтаж в систему осуществляется с помощью фланцев.

Основные параметры:

• диапазон настройки пружины: 13-27 мбар;
• входное давление газа: до 1000 мбар;
• фильтр на входе, степень очистки 50 мкм, класс фильтрации G2 (по EN 779);
• фланцевое присоединение, DN 80;
• минимальный расход газа: 0,1 м 3/час;
• класс герметичности: А;
• установка в систему непосредственно перед горелкой;
• монтаж на вертикальный и горизонтальный трубопровод;
• место размещения: помещения 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99;
• рабочие температур: -40.+60 °C;
• поверхностная температура: не выше +60 °C;
• срок эксплуатации: 40 лет.

Применение

Регулятор давления газа используется для сборки оборудования, функционирующего на метане, сжиженном нефтяном газе, воздухе, азоте и других неагрессивных сухих газах.

Особенности линейки FC

• Регулятор сертифицирован по европейским стандартам (ТР № С-IT.МГ0З.В.00093). Произведен из алюминия, латуни, нержавеющей стали марки 430 F, оцинкованной нержавеющей стали, NBR-каучука, стекловолокна с 30% нейлона, виледона.
• Конструкция устойчива к составу газов, температурным воздействиям, износу, коррозии, давлению рабочей среды.
• Основные элементы регулятора: корпус, фильтр, пружина регулировки давления, предохранительная, компенсационная и рабочая мембраны, регулировочный винт, фланцевые соединения, уплотнения, штуцеры.
• Регулятор настраивается в пределах рабочего диапазона пружины. Задание выходного давления осуществляется под контролем манометра.

Обслуживание

При эксплуатации регулятора необходимо контролировать давление на выходе (ежегодно), заменять или очищать фильтрующий элемент (через месяц после начала эксплуатации и каждые 5 лет), заменять рабочую мембрану и пружину (раз в 5 и 20 лет соответственно).

Достоинства:

• стабильное давление на выходе с учётом настройки пружины;
• очистка газа встроенным фильтром, защита уплотнений и мембраны от износа;
• широкий диапазон эксплуатационных температур;
• горизонтальный/ вертикальный монтаж;
• ресурс 40 лет.

В разделе «Регуляторы давления газа» мы подобрали регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, с различными диапазонами давления. Под заказ доступны модели для биогаза или попутного нефтяного газа.
