Описание

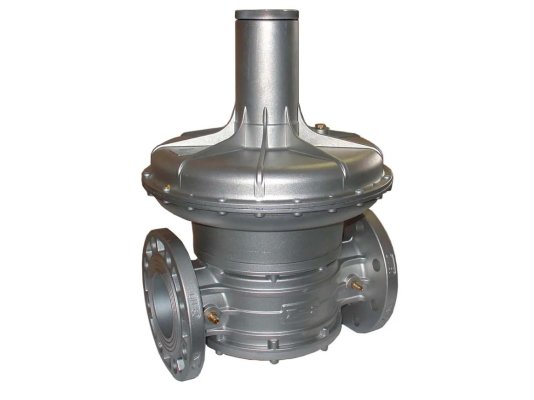

Регулятор давления газа Madas FC09 030 используется в промышленном газовом оборудовании для автоматического понижения и поддержания давления на фиксированном уровне, с учетом настройки рабочей пружины. Подходит для установок с давлением в распределительной сети не более 1 бар. Оснащен фильтром грубой очистки, не пропускающим внутрь устройства посторонние примеси и пыль.

Основные параметры:

• регулировка рабочей пружины в диапазоне 22-50 мбар;
• давление магистрального газа: не выше 1000 мбар;
• фильтр с фильтрующей способностью 50 мкм, класс G2 по EN 779;
• установка с помощью фланцев DN 80;
• минимальный расход газа: 0,1 м 3/час;
• класс герметичности: А;
• температурные условия: -40.+60 °C;
• максимальная поверхностная температура: +60 °C;
• монтаж в систему непосредственно перед горелкой;
• установка на вертикальный и горизонтальный трубопровод;
• место размещения: внутри помещений 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатационный ресурс: 40 лет.

Назначение

Регулятор стабилизирует (понижает) давление газа и поддерживает на установленном уровне для подачи на горелку или другое аналогичное устройство. Рабочая среда: метан, бытовой, сжиженный газ, воздух, азот, нейтральный сухой газ. По запросу возможно исполнение для биогаза и попутного нефтяного газа.

Особенности линейки FC

• Корпус регулятора Madas состоит из двух частей, изготовлен из алюминия. Материалы других элементов конструкции: латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, алюминий, стекловолокно с 30% нейлона, виледон, NBR-каучук, стойкие к коррозии, составу газа, износу.
• В состав регулятора входят: фильтр грубой очистки, пружина регулирования давления, предохранительная, компенсационная и рабочая мембраны, регулировочный винт, уплотнения, штуцеры. Фиксация регулятора осуществляется на фланцы.
• Давление на выходе регулятора задается в пределах рабочего диапазона с применением манометра.
• Для правильной фиксации регулятора на корпус нанесена стрелка, указывающая направление потока к горелке.

Важно!

Запрещена эксплуатация регулятора в местах с агрессивной окружающей средой, которая способна разрушать материал корпуса и деталей конструкции.

Достоинства:

• стабильное давление газа;
• фильтрация входящего потока;
• вариативность монтажа;
• широкий диапазон температур эксплуатации;
• многолетняя служба.

В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Обращайтесь, чтобы узнать больше информации.
