Описание

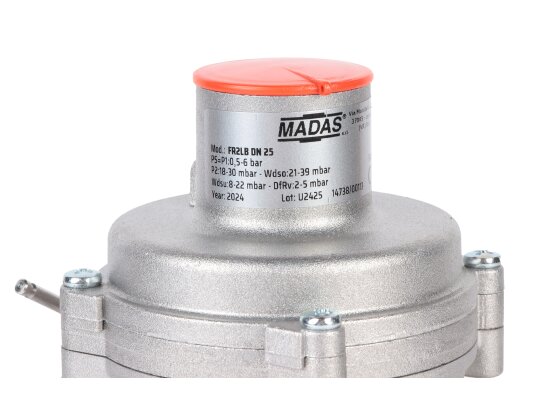

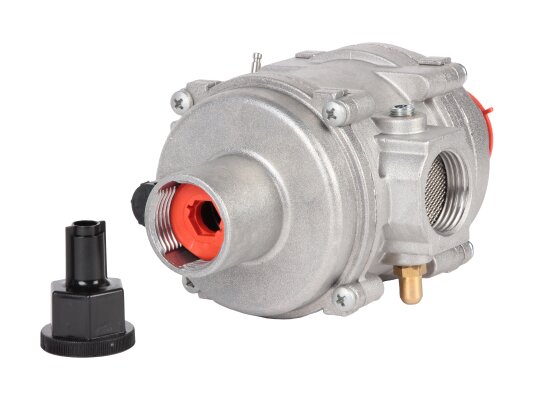

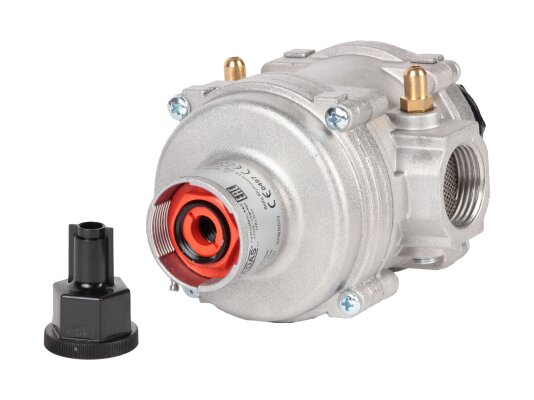

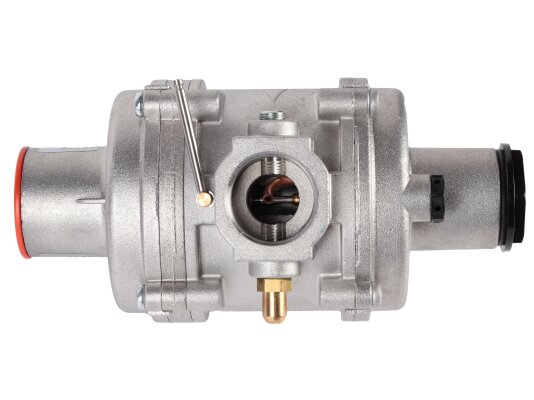

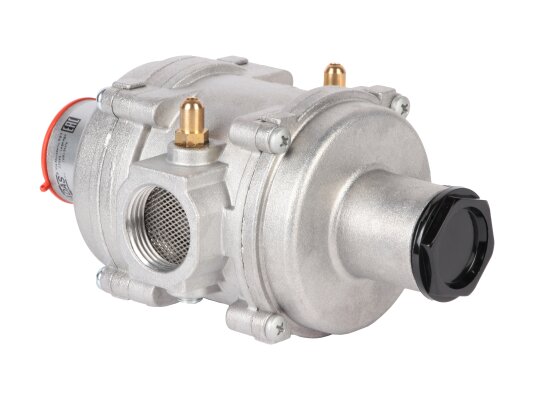

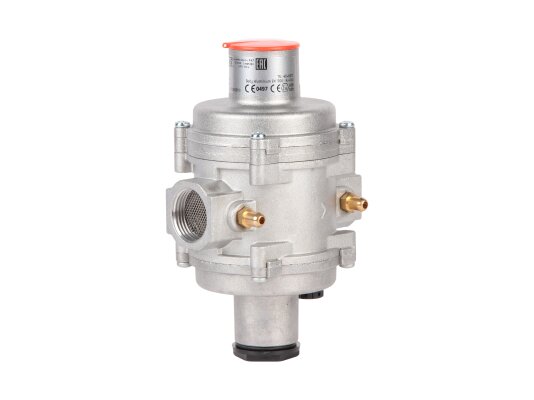

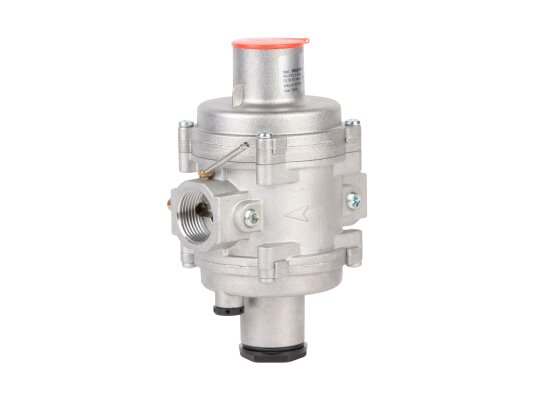

Регулятор давления газа Madas FR2LB04Z 120 произведен по европейскому стандарту EN 13611. Используется для регулирования давления газа в установках с небольшим расходом. Оснащен двойным фильтром и предохранительными клапанами (запорным и сбросным). Отличается компактными габаритами корпуса, защищенной от влаги рабочей мембраной, стойкостью к низким температурам.

Конструктивные особенности

Регулятор Madas FR2LB04Z укомплектован:

• предохранительно-запорным клапаном по превышению давления, отсекающим поток при избыточном выходном давлении;
• предохранительно-запорным клапаном по понижению давления для перекрытия подачи газа при снижении давления до недопустимого значения;
• двумя фильтрами (сетка и фильтрующий элемент);
• рабочей мембраной, защищенной от воздействия влаги;
• сбросным клапаном для выпуска избыточного давления при превышении установленного значения. В помещениях с недостаточной вентиляцией необходимо предусмотреть отвод стравленного газа наружу.

Затвор с плечом 1:5 гарантирует точное регулирование и герметичное закрытие даже при попадании влаги и наледи.

Регулятор произведен из оцинкованной и нержавеющей стали марки 430 F, штампованного алюминия, виледона, алюминия 11S, латуни ОТ-58, NBR-каучука. На корпусе регулятора предусмотрены штуцеры для контроля давления.

Применение

Регулятор отвечает за безопасное понижение высокого давления до низкого и поддержание на постоянном уровне в соответствии с настройкой. Давление остается неизменным при колебаниях давления в магистрали и различном расходе. Регулятор подходит для бытовых и промышленных установок с небольшим потреблением газа. В качестве рабочей среды может использоваться природный, сжиженный газ, азот, воздух и другие неагрессивные сухие газы.

Основные параметры:

• комбинированное устройство регулирования давления с защитными клапанами;
• максимальное давление на входе: 6000 мбар;
• диапазон настройки выходного давления: 18-30 мбар;
• точность регулирования ±10%;
• минимальный расход газа: от 0,1 нм 3/ч;
• параметры срабатывания ПЗК: 8-22 мбар/ 21-39 мбар;
• настройка сбросного клапана в диапазоне: 20-35 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• быстродействие ПЗК 1 сек.;
• прямое (линейное) соединение, размер резьбовых отверстий Rp 1;
• температурный диапазон (внешняя среда): -40.+60 °C;
• размещение в системе: горизонтальное, пружиной вниз;
• оснащение фильтром из синтетического высокопрочного материала (виледон);
• фильтрующая способность: 50 микрон;
• эксплуатационный ресурс: 40 лет.

Место установки

Регуляторы давления газа Madas FR2LB устанавливаются в зонах 1 или 2 взрывоопасности. Не подходят для размещения в зонах 0.

Достоинства:

• комбинированное устройство с защитными клапанами (ПЗК, ПСК);
• двухступенчатая фильтрация входящего газа;
• стабильное давление при перепадах давления в магистрали;
• точное регулирование;
• защищенная от попадания влаги рабочая мембрана;
• герметичное отсечение потока, в т.ч. при попадании влаги и наледи;
• широкий диапазон рабочих температур;
• компактный размер корпуса.

Регуляторы Madas FR2LB

Серия «Компакт» FR2LB представлена модификациями для различных газов и условий эксплуатации: неагрессивного газа, биогаза (с литерой В), с уплотнениями и мембранами из витона (V и W), корпусом с обработкой методом катафореза (К). У нас можно купить регуляторы давления со склада и под заказ.
