Описание

Версия с усиленной мембраной.

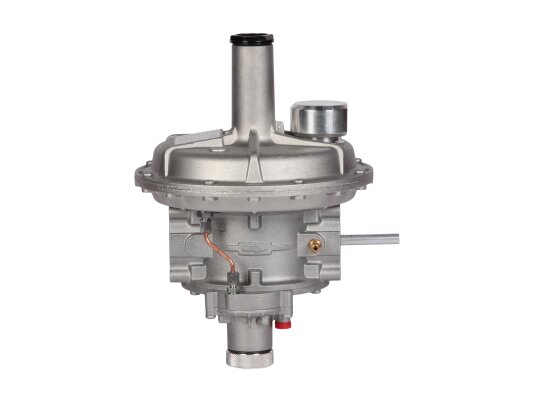

Регулятор давления Madas RB05Z R160 применяется для редуцирования и поддержания постоянного выходного давления на установленном уровне. Встраивается в системы газораспределения, газоснабжения, использующие метан, сжиженный газ, азот, неагрессивные сухие газы. По запросу предоставляется версия для биогаза.

Исполнение и особенности

• Регулятор прямого действия рассчитан на максимальное давление газа 600 мбар. В состав устройства входит запорный механизм, который служит для прерывания потока в случае чрезмерного повышения и снижения давления контролируемой среды.
• Предохранительно-сбросной клапан выпускает избыточное давление газа. При использовании регулятора в помещениях с плохой вентиляцией требуется обеспечить выход стравленного газа в атмосферу. Патрубок для сброса газа G3/4 .
• Задание выходных параметров осуществляется регулировочным винтом. Предусмотрен штуцер для подключения манометра и контроля настройки.
• Запуск регулятора в работу осуществляется в ручном режиме после устранения причин, которые вызвали срабатывание запорного клапана.
• Конструкция произведена из алюминия, латуни, нержавеющей оцинкованной стали, полиамида, каучука NBR. При эксплуатации требуется исключить воздействие агрессивной внешней среды, разрушающей материалы корпуса и деталей. Температуры эксплуатации от -40 до +60 °С
• Размещение в системе – вертикально или горизонтально. Присоединение – резьбовое Rp 1 1/4. Линейное соединение (литера «Z»).

Регулятор давления Madas RB05Z R160 сертифицирован по EN 88-2.
