Описание

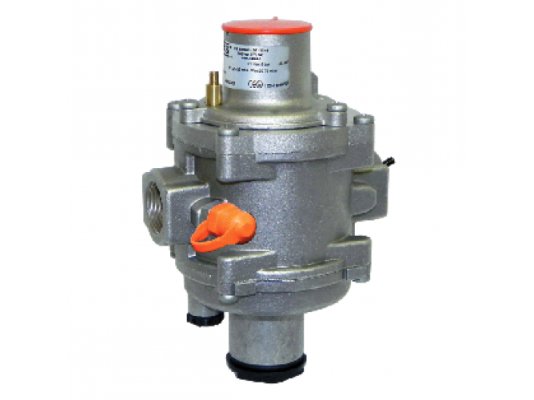

Регулятор давления газа Madas FR2LB04Z 110 отличается компактными размерами корпуса, расширенной комплектацией, морозостойким исполнением. Соответствует стандарту EN 13611. Оснащен двойным фильтром для надежной защиты от засорения. Подходит для установок с небольшим потреблением газа Встроенные предохранительно-запорный (ПЗК) и сбросной (ПСК) клапаны повышают безопасность эксплуатации газового оборудования. Затвор с плечом 1:5 гарантирует точность регулирования и герметичное закрытие даже при попадании влаги и наледи.
Конструктивные особенности
Регулятор Madas FR2LB04Z оснащен:
- двумя фильтрами (сетка и фильтрующий элемент);
- рабочей мембраной, защищенной от попадания влаги;
- предохранительным запорным клапаном по превышению давления, прерывающим подачу газа при избыточном выходном давлении;
- предохранительным запорным клапаном по понижению давления для отсечки потока при недопустимом падении давления;
- сбросным клапаном для стравливания избыточного давления при превышении установленного значения. В помещениях с плохой вентиляцией газ от сбросного клапана необходимо вывести наружу.
Корпус и детали регулятора изготовлены из оцинкованной и нержавеющей стали марки 430 F, алюминия 11S, латуни ОТ-58, штампованного алюминия, виледона, NBR-каучука. На корпусе регулятора предусмотрены штуцеры для замеров давления.
Применение
Регулятор обеспечивает понижение входного давления и поддерживает постоянное значение с учетом настройки рабочей пружины (в рамках доступного диапазона) при изменяющемся расходе или давлении в распределительной сети. Используется в бытовых и промышленных установках с небольшим расходом.
Рассчитан на работу с сухими неагрессивными газами: природным, сжиженным газом, азотом, воздухом. По запросу доступны версии для биогаза и попутного нефтяного газа.
Основные параметры:
- комбинированный регулятор с двойным фильтром и клапанами безопасности;
- максимальное входное давление: 6000 мбар;
- диапазон выходного давления: 9-20 мбар, точность регулирования ±10%;
- параметры срабатывания запорного клапана: 4-12 мбар/ 18-28 мбар;
- настройка сбросного клапана в диапазоне: 11-25 мбар;
- точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
- минимальная пропускная способность: от 0,1 нм 3/ч;
- время закрытия ПЗК 1 сек.;
- прямое (линейное) соединение, внутренняя резьба Rp 1;
- допустимые рабочие температуры: -40.+60 °C;
- установка на горизонтальный трубопровод пружиной вниз;
- фильтрующий элемент из высокопрочного синтетического материала (виледон);
- степень фильтрации: 50 микрон;
- срок службы регулятора: 40 лет.
Установка
Регулятор давления Madas FR2LB подходит для размещения в зонах 1 или 2 взрывоопасности. Не пригоден для зон 0.
Достоинства:
- комбинированный регулятор с защитными устройствами (ПЗК, ПСК);
- двойная фильтрация потока;
- стабильное давление газа при изменениях давления в магистрали;
- защищенная от попадания влаги рабочая мембрана;
- точное регулирование выходного давления;
- герметичное закрытие потока, в т.ч. при попадании влаги и наледи;
- широкий диапазон эксплуатационных температур;
- компактные габариты корпуса.
Регуляторы Madas FR2LB
В серию «Компакт» входят комбинированные регуляторы давления газа Madas для неагрессивных газов, биогаза (литера В), с уплотнениями и мембранами из витона (V и W), специальной обработкой корпуса методом катафореза (К), размером соединений DN15-DN25, с/ без ПСК. Модификации с маркировкой CHR в названии модели поставляются с морозостойкими мембранами.
