Описание
Версия с усиленной мембраной

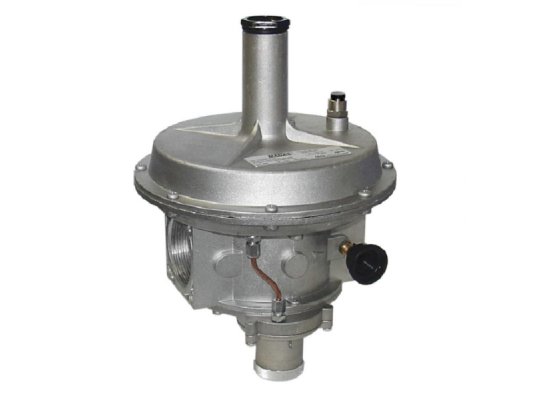

Регулятор давления Madas RB05Z R170 предназначен для редуцирования давления с учетом предварительной настройки. Стабилизирует и поддерживает в автоматическом режиме выходное давление вне зависимости от изменяющегося давления в магистрали и расхода потребителем, автоматически прерывает подачу газа при недопустимом превышении или понижении давления. Устройство рассчитано на установку в системы с давлением газообразного топлива не выше 6000 мбар. Сертифицировано по EN 88-2.
Конструкция и особенности
- Конструкция регулирующего устройства выполнена из алюминия, латуни, нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, каучука NBR. Температуры эксплуатации от -40 до +60 °С.
- Регулятор укомплектован предохранительно-запорным, предохранительно-сбросным клапанами, измерительным штуцером для задания выходных параметров под контролем манометра. Точность срабатывания сбросного клапана ±5%, запорного клапана ±10%. Настройка параметров осуществляются с помощью винтов.
- Предохранительно-сбросной клапан отвечает за сброс излишнего давления газа при небольшом кратковременном превышении параметров.
- Если регулятор установлен в недостаточно вентилируемом помещении, требуется вывести трубу наружу для отведения стравленного газа в атмосферу. Предусмотрен выход G3/4 .
- Запорный механизм прекращает подачу газа при отклонении контролируемого давления от установленных параметров или отсутствии входного давления. Запуск регулятора осуществляется в ручном режиме после ликвидации причин, которые вызвали срабатывание запорного клапана.
- Регулятор монтируется в вертикальный или горизонтальный трубопровод. Присоединение – резьбовое Rp 1 1/4. Линейное соединение (литера «Z»).
Важно! При установке регулятора требуется исключить воздействие агрессивной внешней среды, разрушающей материалы корпуса и деталей.
Применение
Регулятор давления Madas RB05Z R170 используется в коммунально-бытовых системах распределения газа, газорегуляторных пунктах, узлах редуцирования и другом оборудовании, использующем метан, сжиженный газ, азот и другие неагрессивные сухие газы.
