Описание

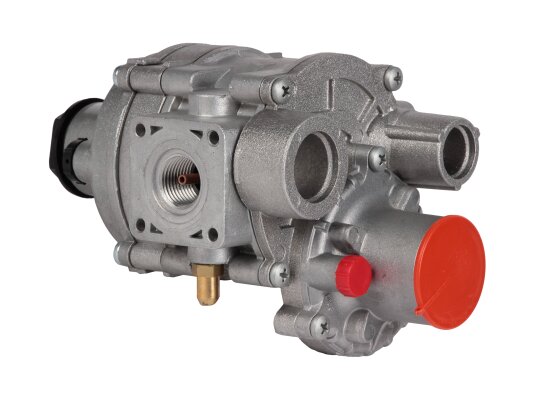

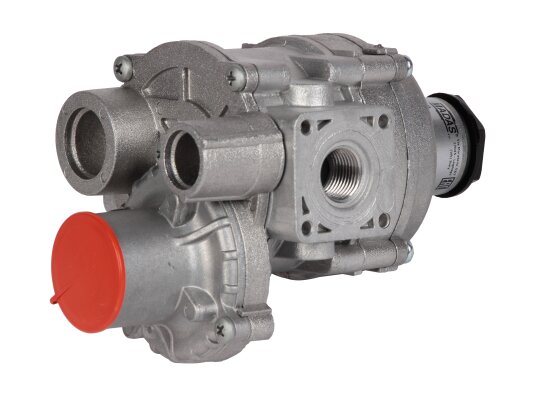

Регулятор давления газа Madas FBC02Z 110 входит в линейку комбинированных устройств с уменьшенным размером седла и встроенными защитными клапанами. Служит для понижения давления газа и поддержания «после себя» на установленном уровне, независимо от изменения входного давления и объема потребления.

Версии «КОМПАКТ» комплектуются устройствами:

• встроенным фильтром степенью очистки 50 микрон;
• предохранительно-запорным клапаном по максимальному/ минимальному давлению, срабатывающим при превышении/ недостаточности выходного давления;
• предохранительно-сбросным клапаном, реагирующим на кратковременное избыточное давление выпуском небольшого количества газа;
• заменяемой пружиной регулирования давления.

Применение

За счет универсальных характеристик регулятор подходит для применения в составе бытовых и промышленных систем с небольшим расходом, сжигающих природный, сжиженный газ и другие инертные некоррозийные газы.

Основные характеристики:

• комбинированный регулятор серии «Компакт»;
• уменьшенный размер седла (диаметр 14 мм);
• допустимое давление в газовой магистрали: до 6000 мбар;
• класс «А» герметичности по стандарту EN 88-2;
• пропускная способность: от 0,1 до 25 нм 3/ч;
• настройка давления на выходе из регулятора: 10-30 мбар;
• неравномерность регулирования исходящего давления: ±10%;
• настройка запорного клапана в пределах: 10-30 мбар/ 12-70 мбар;
• регулировка давления сбросного клапана в диапазоне 11-85 мбар;
• время срабатывания ПЗК (отсечка потока) 1 сек.;
• резьбовые отверстия Rp 1/2 для присоединения к трубе;
• прямое (линейное) соединение;
• температурный диапазон (внешняя среда): -40.+60 °C;
• монтаж на горизонтальный или вертикальный трубопровод;
• требования к месту размещения: зона 1 или 2 взрывоопасности по ГОСТ.

Регулятор давления газа нельзя устанавливать в местах с агрессивной средой, разрущающей сталь, алюминий, каучук. При уличном размещении важно защитить корпус от атмосферных явлений и обледенения. В помещениях, где отсутствует достаточная вентиляция, требуется отвести стравленный газ наружу.

Достоинства:

• комбинированное устройство с фильтром и защитными клапанами;
• стабильное выходное давление газа независимо от давления в магистрали;
• широкий диапазон эксплуатационных температур;
• высокий уровень герметичности, класс «А»;
• горизонтальная и вертикальная установка;
• 2-летний срок гарантии.

Регуляторы давления газа Madas FBC доступны в различных модификациях: Z – прямое (линейное), R, F – угловое, M – U-образное соединение.
