Описание

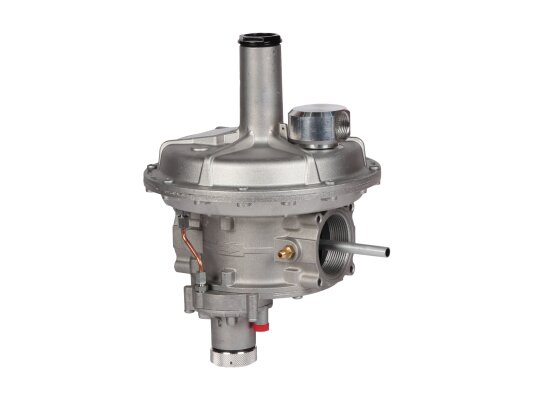

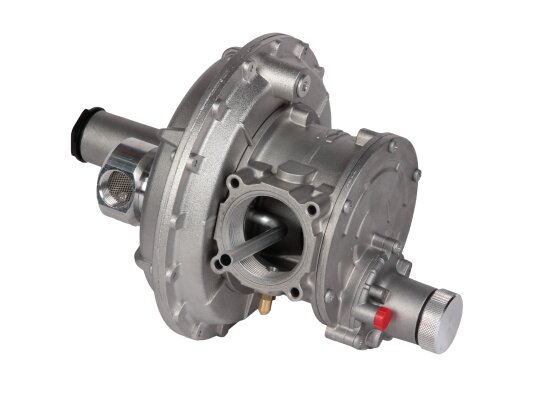

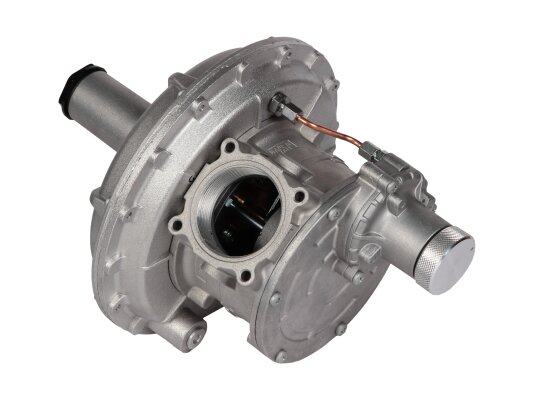

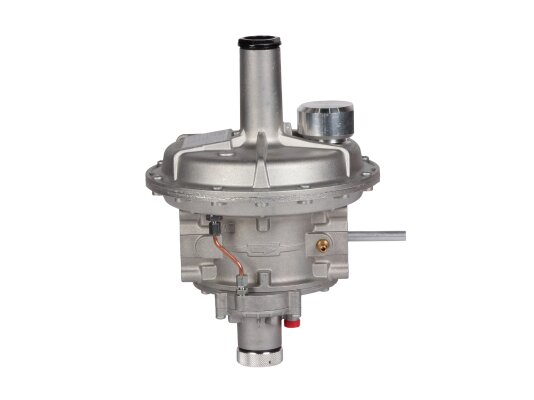

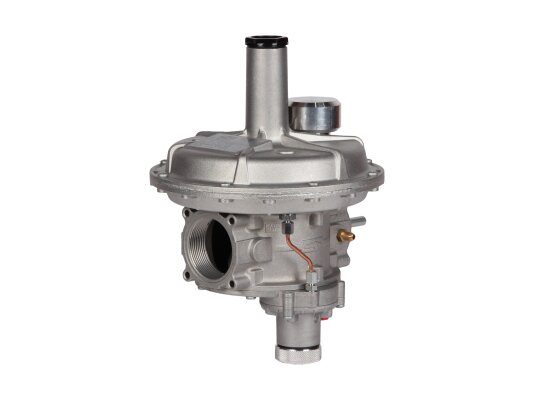

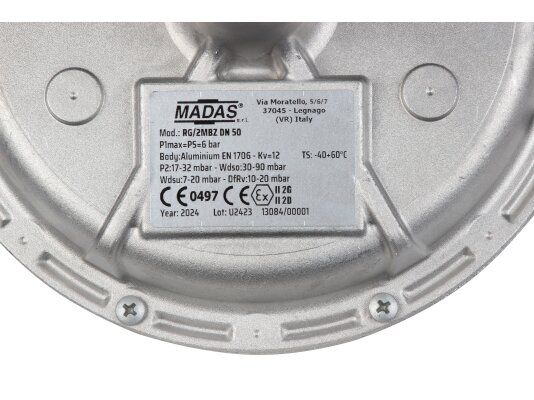

Регулятор давления газа Madas RB07Z R120 используется в системах редуцирования для понижения и поддержания давления на необходимом уровне. Особенностью является комбинированная конструкция, в состав которой входят дополнительные защитные устройства для повышения уровня безопасности газового оборудования. Регулятор оснащен предохранительно-запорным клапаном (ПЗК), отсекающим поток газа при избыточном и недостаточном давлении, предохранительно-сбросным клапаном (ПСК) для стравливания излишнего газа.

Рабочая среда

Регулятор подходит для работы с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, отвечающими нормам ГОСТ 5542-87. Модификации для биогаза предоставляются по запросу после уточнения состава газа.

Основные параметры:

• давление перед регулятором: максимум 6000 мбар;
• доступный диапазон настройки пружины: 17-32 мбар;
• настройка ПЗК по понижению: 7-20 мбар, по превышению: 18-50 мбар;
• диапазон срабатывания сбросного клапана: 19-72 мбар;
• сертификация по стандарту EN 88-2, класс «А» герметичности;
• пропускная способность: не менее 0,1 нм 3/ч;
• точность срабатывания клапанов ПСК/ ПЗК: ±5%, ±10%;
• скорость срабатывания запорного устройства (ПЗК): 1 сек.;
• резьбовой монтаж, отверстия с внутренней резьбой Rp 2;
• прямое (линейное) соединение; температурные условия: -40.+60 °C;
• периодичность обслуживания (контроль давления регулятора, клапанов): 2 раза в год;
• узлы, требующие периодической замены: рабочая мембрана, мембрана ПЗК, пружины;
• срок службы регулятора: 40 лет.

Конструкция

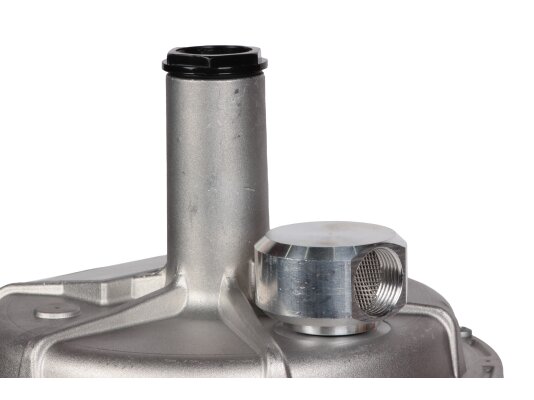

В состав комбинированного устройства входят: корпус, компенсационная, рабочая и предохранительная мембраны, запорный и сбросной клапаны безопасности, пружины настройки исходящего давления и срабатывания ПСК, ПЗК, регулировочные винты, штуцер для замеров давления и другие элементы.

Опционально доступен индикатор положения ПЗК для вывода сигнала на пульт диспетчера.

Место размещения регулятора

Регулятор давления газа подходит для эксплуатации в зонах 1 или 2 взрывоопасности по ГОСТ. Устанавливается в помещениях и на улице с учетом защиты от осадков. Не пригоден для использования в условиях агрессивной внешней среды, вызывающей разрушение металлических частей конструкции и уплотняющего материала.

В случае размещения регулятора в помещениях с недостаточным вентилированием следует обеспечить вывод наружу газа, стравленного ПСК.

Ориентация при монтаже

Регулятор подходит для горизонтальной и вертикальной установки, предпочтительно вверх пружиной. При монтаже с горизонтальной пружиной сокращается срок службы регулятора. Для удобства сборки на корпус нанесена стрелка (направляется в сторону потребителя).

Область применения

Регуляторы давления Madas RB используются для широкого спектра задач регулирования давления на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования и пр.

Достоинства:

• стабильность выходного давления независимо от давления на входе;
• встроенный предохранительно-запорный клапан;
• компенсация входного давления для повышения точности регулирования;
• быстрое срабатывание запорного клапана ( 1 сек.);
• возможность эксплуатации на улице;
• интегрированный предохранительно-сбросной клапан;
• эксплуатация в широком диапазоне температур;
• 2-летняя гарантия производителя.

Регуляторы Madas RB

Со склада и под заказ доступны регуляторы давления газа Madas RB с разными диапазонами давления, пределами настройки ПЗК/ ПСК, комплектацией (со стандартной или усиленной мембраной, индикатором положения ПЗК, встроенным шумоглушителем), для работы с биогазом, модификации «компакт» (RBС).
